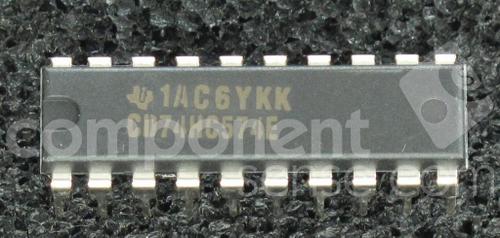

CD74HC574E

CD74HC574E图片1
CD74HC574E图片2
CD74HC574E图片3
CD74HC574E图片4
CD74HC574E图片5
CD74HC574E图片6
CD74HC574E图片7
CD74HC574E图片8
CD74HC574E图片9
CD74HC574E图片10
CD74HC574E图片11
CD74HC574E图片12
CD74HC574E图片13
CD74HC574E图片14
CD74HC574E图片15
CD74HC574E概述

TEXAS INSTRUMENTS  CD74HC574E..  八触发器

74HC 系列和闩锁,Texas Instruments

Texas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列触发器和闩锁。 74HC 系列使用硅门 CMOS 技术,以实现类似于 LSTTL 系列的工作速度,但具有标准 CMOS 集成电路的低功耗。

高速 CMOS 逻辑

工作电压:2 至 6 V

兼容性:输入 CMOS、输出 CMOS


得捷:
IC FF D-TYPE SNGL 8BIT 20DIP


立创商城:
CD74HC574E


欧时:
Texas Instruments CD74HC574E 八 三态输出 触发器 IC, 单端输出, 2 → 6 V电源, 20引脚 PDIP封装


e络盟:
八触发器


艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin PDIP Tube


安富利:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin PDIP Tube


Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin PDIP Tube


TME:
IC: digital; 3-state, D flip-flop; Channels:8; HC; THT; DIP20


Verical:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin PDIP Tube


Newark:
Flip-Flop, Tri State Non Inverted, Positive Edge, 74HC574, D, 15 ns, 60 MHz, 7.8 mA, DIP


德州仪器TI:
High Speed CMOS Logic Octal Positive-Edge-Triggered D-Type Flip-Flops with 3-State Outputs


CD74HC574E中文资料参数规格
技术参数

频率 60 MHz

电源电压DC 5.00 V, 6.00 V max

输出接口数 8

输出电流 7.8 mA

电路数 8

通道数 8

针脚数 20

时钟频率 60 MHz

位数 8

极性 Non-Inverting

输入电容 10 pF

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 20

封装 DIP-20

外形尺寸

长度 26.92 mm

宽度 6.6 mm

高度 4.57 mm

封装 DIP-20

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

数据手册

CD74HC574E引脚图与封装图
CD74HC574E引脚图
CD74HC574E封装图

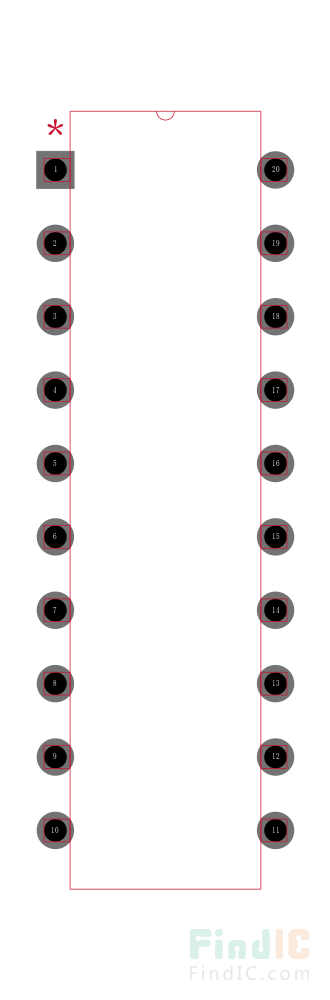

CD74HC574E封装焊盘图
在线购买CD74HC574E
型号: CD74HC574E
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  CD74HC574E..  八触发器
替代型号CD74HC574E
型号/品牌 代替类型 替代型号对比

CD74HC574E

TI 德州仪器

当前型号

当前型号

CD54HC574F3A

德州仪器

完全替代

CD74HC574E和CD54HC574F3A的区别

CD54HC574F

德州仪器

完全替代

CD74HC574E和CD54HC574F的区别

SN74HC574N

德州仪器

类似代替

CD74HC574E和SN74HC574N的区别
