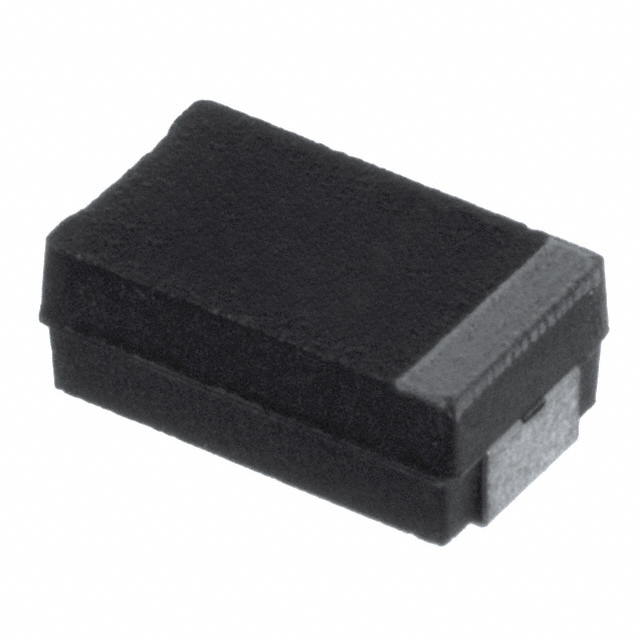

10%精度,16V,22uF,表面贴装钽电容,C型
293D 系列
Vishay 293D 系列工业等级 TANTAMOUNT® 器为固体钽质，表面安装，且具有 100% 表面无光泽镀锡终端。 293D 系列提供稳定的电气参数、高可靠性和长工作寿命；它们适用于需要容积效率的应用。
符合 IEC 规格 QC300801/US0001 和 EIA 535BAAC
极性带表示阳极（+ve 接线端子）
尺寸 mm
---
外壳代码 | L | W | H | P ±0.3 | Tw ±0.1 | TH min.
A 1206 | 3.2 ±0.2 | 1.6 ±0.2 | 1.6 ±0.2 | 0.8 | 1.2 | 0.7
B | 3.5 ±0.2 | 2.8 ±0.2 | 1.9 ±0.2 | 0.8 | 2.2 | 0.7
C | 6.0 ±0.3 | 3.2 ±0.3 | 2.5 ±0.3 | 1.3 | 2.2 | 1.0
D | 7.3 ±0.3 | 4.3 ±0.3 | 2.8 ±0.3 | 1.3 | 2.4 | 1.0
E | 7.3 ±0.3 | 4.3 ±0.3 | 4.0 ±0.3 | 1.3 | 2.4 | 1.0
额定电压DC 1.00 MV
电容 22 µF
等效串联电阻ESR 1.4 Ω
容差 ±10 %
Q值 6.0
产品系列 293D
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 16 V
安装方式 Surface Mount
引脚数 2

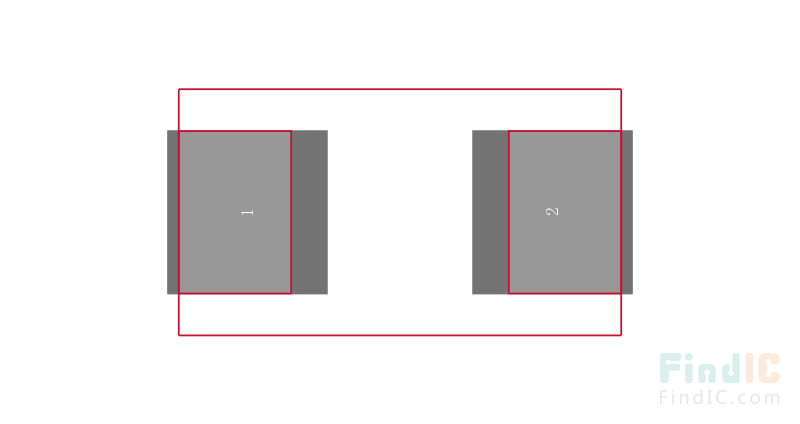

封装公制 6032-28
封装 6032
长度 6 mm
宽度 3.2 mm
高度 2.5 mm
封装公制 6032-28
封装 6032
介质材料 Tantalum
工作温度 -55℃ ~ 125℃
产品生命周期 Active

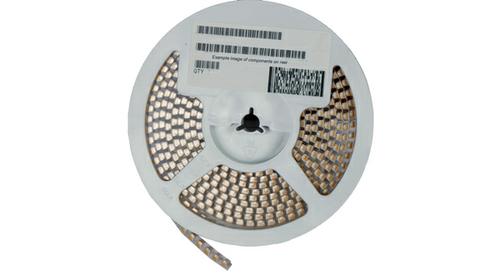

包装方式 Tape & Reel TR
最小包装 500
制造应用 电源管理, 工业, 消费电子产品, 便携式器材
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
293D226X9016C2TE3 Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
293D226X9020C2TE3 威世 | 类似代替 | 293D226X9016C2TE3和293D226X9020C2TE3的区别 |
293D226X0016C2TE3 威世 | 类似代替 | 293D226X9016C2TE3和293D226X0016C2TE3的区别 |
TAJC226K016RNJ 艾维克斯 | 功能相似 | 293D226X9016C2TE3和TAJC226K016RNJ的区别 |
