74AHC1G14GV,125参数规格_中文资料_数据手册PDF

74AHC1G14GV,125概述

Nexperia 74AHC1G14GV,125 施密特 CMOS 反相器, 单端输出, 8mA, 2 → 5.5 V电源, 5引脚 SC-74封装

74AHC1G/74AHC2G 系列，

单门和双门封装

CMOS 输入，CMOS 输出

工作电压：2 至 5.5 V

得捷:
IC INVERT SCHMITT 1CH 1-IN SC74A

立创商城:
74AHC1G14GV,125

欧时:
Nexperia 74AHC1G14GV,125 施密特 CMOS 反相器, 单端输出, 8mA, 2 → 5.5 V电源, 5引脚 SC-74封装

贸泽:
变换器 SCHMITT-TRG INVERTER PICOGATE

艾睿:
Inverter Schmitt Trigger 1-Element CMOS 5-Pin TSOP T/R

74AHC1G14GV,125中文资料参数规格

技术参数

电路数 1

针脚数 5

输入数 1

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-74-5

外形尺寸

长度 3.1 mm

宽度 1.7 mm

高度 1 mm

封装 SC-74-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准无铅

数据手册

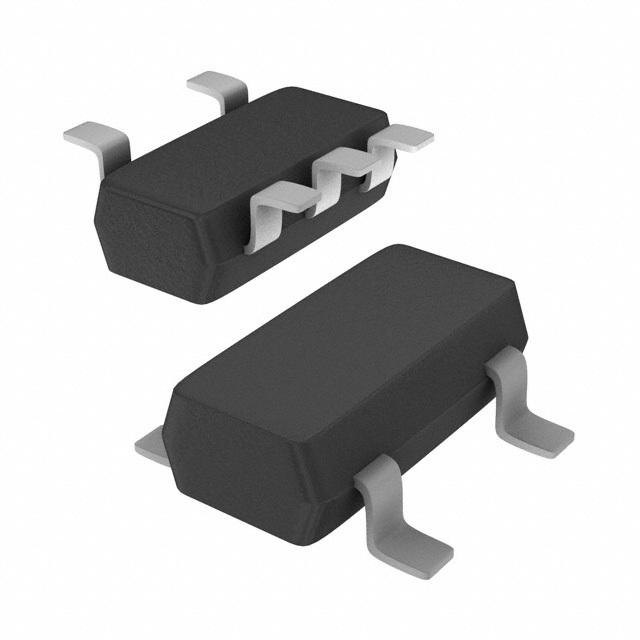

74AHC1G14GV,125引脚图与封装图

在线购买74AHC1G14GV,125

型号： 74AHC1G14GV,125

制造商： Nexperia 安世

描述：Nexperia 74AHC1G14GV,125 施密特 CMOS 反相器, 单端输出, 8mA, 2 → 5.5 V电源, 5引脚 SC-74封装

替代型号74AHC1G14GV,125
