5414409-1

TE Connectivity BNC 射频同轴连接器### TE Connectivity 镀镍 ZDCTE Connectivity ZDC 系列，通过使用精确压铸元件和热塑电解质为商业应用提供优质且价廉物美的解决方案。 提供 BNC 接口和各种型号。该系列经济、可靠。连接器接口与 MIL-C-39012 和 MIL STD348A 的要求完全兼容，因此可与按这些规格制造的产品完全匹配。TE Connectivity ZDC 系列包含各种电缆安装插头和插孔、隔板及印刷电路板插座，为注意成本的应用环境提供了全面的解决方案选择。 压接连接器采用标准六角形压接工具和模组，避免了昂贵的再加工过程。额定阻抗 50Ω 和 75Ω 工作电压 500Vrms 触点电阻 最大 1.5mΩ 绝缘电阻（初始） 最小 5000MΩ 介电耐冲击电压 1500Vrms（海平面） 频率范围 0 到 4GHz50O 0-2GHz75O VSWR   0.2GHz 直向，最大 1.15 2.6GHz 直向，最大 1.30 耐久性（次数） 50 温度范围 -55°C 至 +85°C 主体材料 锌 主体镀层 镍 公触点材料 黄铜 母触点材料 黄铜 触点电镀 金 绝缘 Delrin 或聚乙烯 兼容性 --- 电缆类型 使用压接工具 RG174, RG58 453-870 RG59 453-870

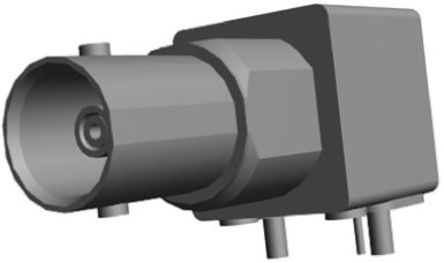

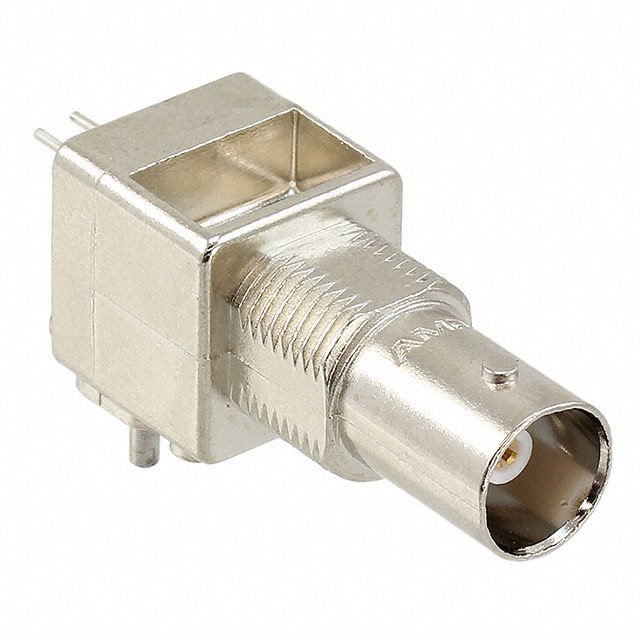

75Ω 射频同轴 BNC - 直角印刷电路板/面板安装插孔

一系列的 75Ω 直角印刷电路板，面板安装 BNC 射频同轴插孔，带聚甲基戊烯电介质和镀金中心触点。 这些 75Ω 隔板安装 BNC 直角射频同轴插孔连接器采用不同的主体材料、触点镀层和柱长度。 详细信息，请参见表格。

有关锁紧螺母，请参见库存号 680-7400

**补充数据**

---

**库存号** | **制造商部件号** | **主体材料** | **印刷电路板高度** | **安装柱长度**

710-0198 | 5222092-1 | 镀镍锌 | 15.88mm | 2.16mm

713-0789 | 5222092-3 | 镀镍锌 | 15.88mm | 3.48mm

710-0475 | 5413194-1 | 白色 VALOX | 13.18mm | 3.48mm

710-0201 | 5413194-2 | 黑色 VALOX | 13.18mm | 3.48mm

.

| | 镀镍锌 | 15.88mm | 3.48mm

710-0472 | 5414907-1 | 镀镍锌 | 12.70mm | 3.48mm

713-0805 | 5415373-1 | 镀锡锌 | 10.97mm | 4.34mm

821-8824 | 5414459-1 | 白色 VALOX | 15.88mm | 3.48mm

*这是一款 50Ω 的经济型号，带有较小的电介质和压印成形触点，磷青铜触点材料（相比 75Ω 的

螺钉机制铍铜常规连接器）。
