53398-1071概述

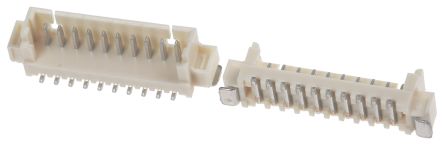

MOLEX  53398-1071  线至板连接器, 垂直, PicoBlade 53398系列, 10 触点, 针座, 1.25 mm, 表面安装 , 1 排

1.25 mm PicoBlade 印刷电路板和 SMT 管座 - 53047、53048、53261 和 53398 系列

PicoBlade 印刷电路板通孔和 SMT 安装管座连接器采用紧凑型设计,节距为 1.25 mm。这些 PicoBlade 管座构成了线对板互连系统的一部分,与 2.00 mm 线对板系统相比,可节省高达 45% 的印刷电路板空间。PicoBlade 连接器系统还能够提供与类似的 2.00 mm 节距连接器系统相同的 1A 电流。这些 PicoBlade 管座的外壳具有锁定窗口,可与压接外壳中的两个锁定斜面接合以产生摩擦锁定机制。此摩擦锁定可提供牢固的配接,防止由于处理不当或振动造成意外拔出。SMT PicoBlade 管座具有焊片,可确保在印刷电路板上牢固固定,且可用作应力消除装置,用于 SMT 焊接尾线。此功能还有助于防止焊接点由于处理不当而出现破裂。这些 1.25 mm PicoBlade 印刷电路板和 SMT 管座提供垂直和直角安装配置。

### 特点和优势

• 1 A 电流容量,采用紧凑型 1.25 mm 节距设计

• 与 2.00 mm 节距相比,可节省高达 45% 的印刷电路板空间

• 摩擦锁定机制,可确保牢固的配接连接

• 焊片,用于牢固固定印刷电路板(SMT 型号)

### 产品应用信息

PicoBlade 1.25 mm 互连系统设计用于高密度线束应用。典型应用包括汽车警报系统和汽车音响、DVD 播放器、工业过程控制以及医疗病人监护仪。

### 1.25mm 线到板 - Molex PicoBlade™

53398-1071中文资料参数规格
技术参数

触点数 10

极性 Male

触点电镀 Tin

额定电压DC 125 V

额定电压AC 125 V

额定电流 1 A

绝缘电阻 100 MΩ

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Vertical

电路数 10

易燃性等级 UL 94 V-0

针脚数 10

拔插次数 30

额定电流Max 1A/触头

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压Max 125 V

额定电压 125 V

接触电阻Max 20 mΩ

封装参数

安装方式 Surface Mount

封装 SMD

引脚间距 1.25 mm

外形尺寸

长度 17.65 mm

宽度 3.7 mm

高度 4.7 mm

封装 SMD

引脚间距 1.25 mm

接插高度 5.70 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 85℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 车用, 工业, 消费电子产品, 医用, 数据/计算

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

53398-1071引脚图与封装图

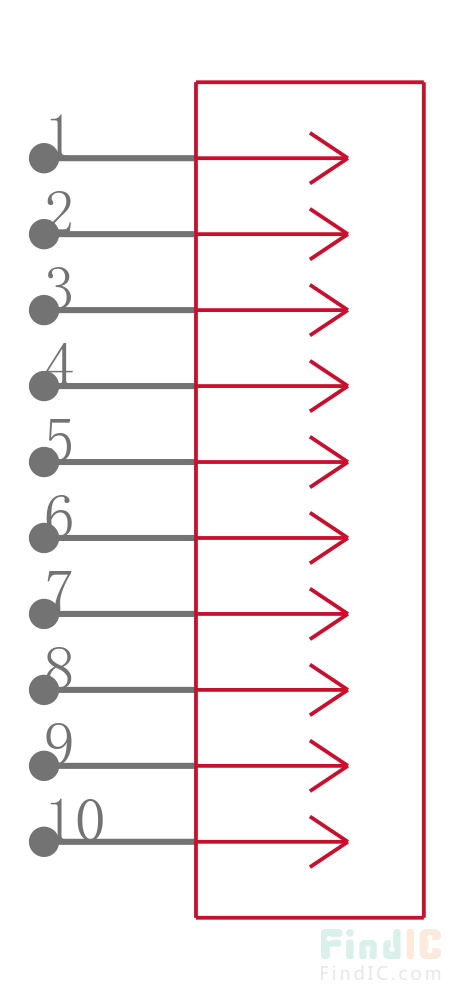

53398-1071引脚图
53398-1071封装图
53398-1071封装焊盘图
