ADC12130CIWM概述

Analog to Digital Converters - ADC Self-Calibrating 12Bit Plus Sign Serial I/O A/D Converter with MUX and Sample/Hold 16-SOIC -40℃ to 85℃

12 位模数转换器 1，2 输入 1 SAR 16-SOIC

得捷:
IC ADC 12BIT SAR 16SOIC

贸泽:
Analog to Digital Converters - ADC Self-Calibrating 12-Bit Plus Sign Serial I/O A/D Converter with MUX and Sample/Hold 16-SOIC -40 to 85

安富利:
ADC Single SAR 114ksps 12-bit+Sign Serial 16-Pin SOIC W Rail

ADC12130CIWM中文资料参数规格

技术参数

数字逻辑电平 SAR

电源电压DC 3.00V min

供电电流 600 µA

通道数 1, 2

位数 12

耗散功率 500 mW

采样率 114 ksps

功耗 15.0 mW

模数转换数ADC 1

输入数 1, 2

工作温度Max 85 ℃

工作温度Min 40 ℃

耗散功率Max 500 mW

输入电压 5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.5 mm

宽度 7.6 mm

高度 2.3 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

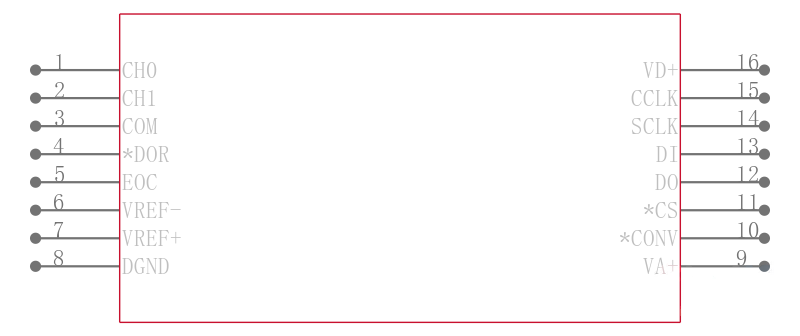

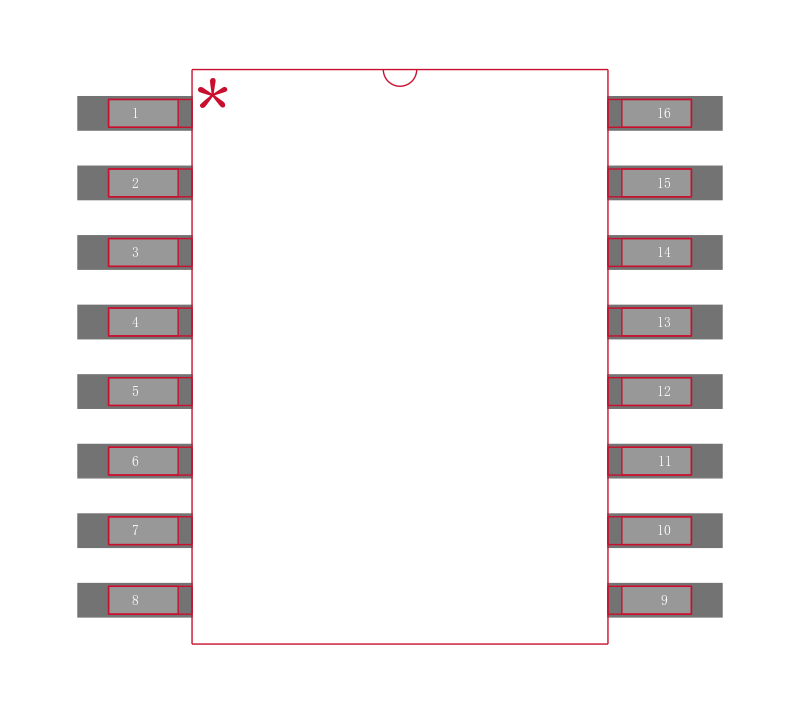

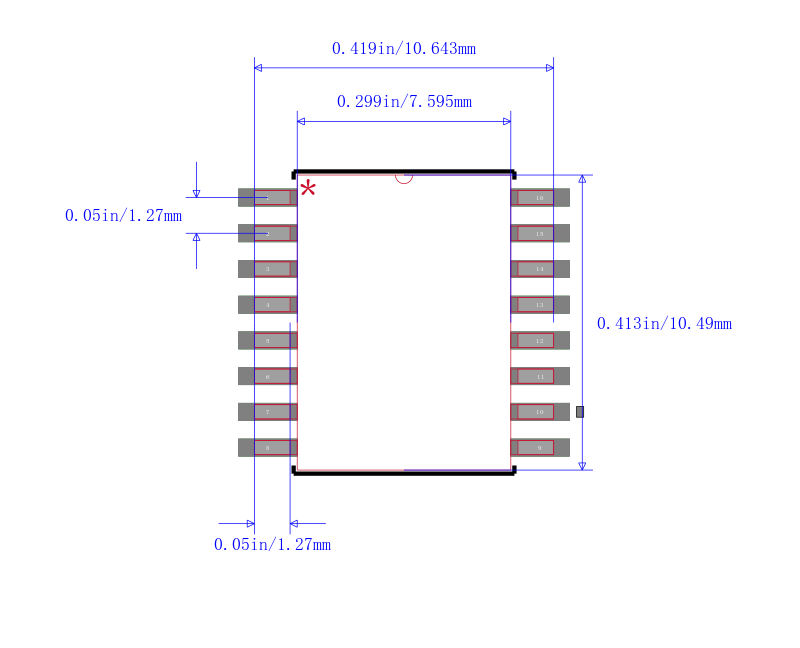

ADC12130CIWM引脚图与封装图

在线购买ADC12130CIWM

型号： ADC12130CIWM

描述：Analog to Digital Converters - ADC Self-Calibrating 12Bit Plus Sign Serial I/O A/D Converter with MUX and Sample/Hold 16-SOIC -40℃ to 85℃

替代型号ADC12130CIWM
