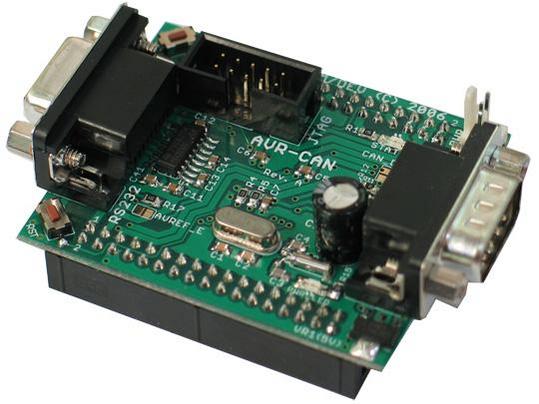

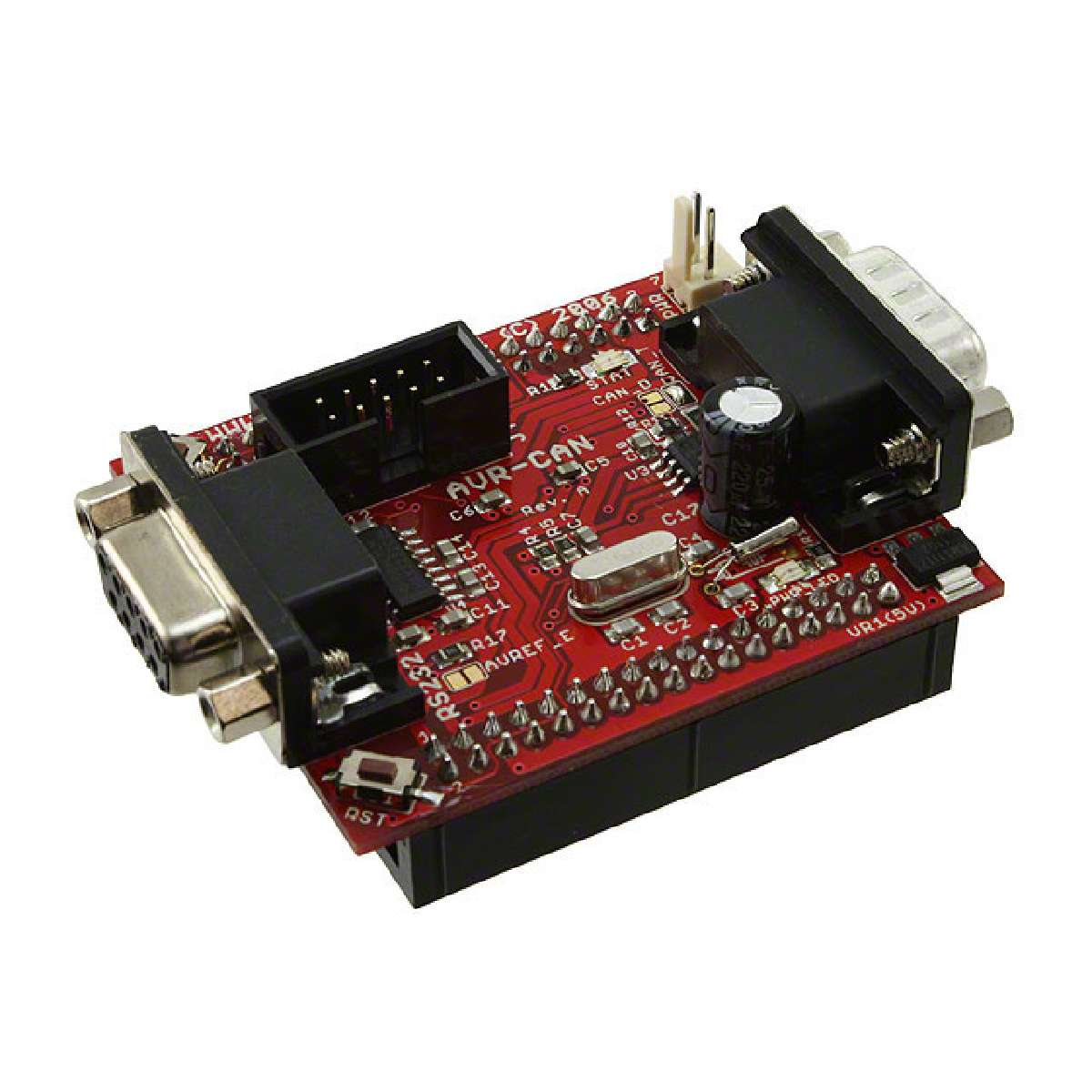

AVR-CAN

开发板, AT90CAN128 AVR MCU, CAN控制器与接口, 小型60x55mm

The 开发电路板是一个inexpensive way to learn AT90CAN128微控制器from Atmel. Its in very compact form 60mm x 55mm和the presence of both CAN和RS 232 allow the customer to make bridge between UART和CAN networks. All AVR pins are available on extension 连接器和the电路板 can be easy snap on 原型 or other mother电路板 where additional circuits are built.

.

AT90CAN128微控制器 带128Kb闪存, 4Kb EEPROM, 和4Kb SRAM存储器

.

5x2引脚 JTAG连接器 用于编程和调试AVR-JTAG-L 或 AVR-JTAG-USB

.

RS 232 DB9 连接器 母和驱动器

.

CAN连接器和接口

.

UART, 八通道10位模数转换器,看门狗计时器, SPI 串行端口和JTAG接口

.

板载电压稳压器 5V

.

电源LED

.

电源连接器

.

扩展引脚针座用于每个µC引脚

AVR-CAN电路板采用静电防护包装. 电路板不可在高静电环境中使用.
