AGN200A06Z概述

AGN 系列 高灵敏度 1 A DPDT 6 VDC 表面贴装 单 继电器

电信 继电器 DPDT(2 Form C) 表面贴装型


得捷:
RELAY TELECOM DPDT 1A 6VDC


立创商城:
6VDC 1A 无锁存


贸泽:
低信号继电器 - PCB 2 Form C 1 Form A 30VDC SMD 6V


艾睿:
Electromechanical Relay 6VDC 257Ohm 1A DPDT 10.6mm 7.4mm 10mm SMD General Purpose Relay


Chip1Stop:
Electromechanical Relay DPDT 1A 6VDC 257Ohm Surface Mount


Verical:
Electromechanical Relay 6VDC 257Ohm 1A DPDT 10.6mm 7.4mm 10mm SMD General Purpose Relay


MASTER:
Signal Relay 6VDC 257Ohm 1A DPDT10.6x7.4x10mm SMD General Purpose Relay


Electro Sonic:
Signal Relay 6VDC 257Ohm 1A DPDT10.6x7.4x10mm SMD General Purpose Relay


AGN200A06Z中文资料参数规格
技术参数

额定电压DC 110 V

额定电压AC 125 V

功耗 140 mW

触点额定电流 1 A

线圈电压 6 VDC

线圈电流 23.3 mA

线圈电阻 257 Ω

额定电流Max 1 A

线圈电压DC 6 V

额定功率Max 30W, 37.5VA

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 -

外形尺寸

长度 10.6 mm

宽度 7.4 mm

高度 10 mm

封装 -

物理参数

触点材质 Silver Palladium

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

AGN200A06Z引脚图与封装图

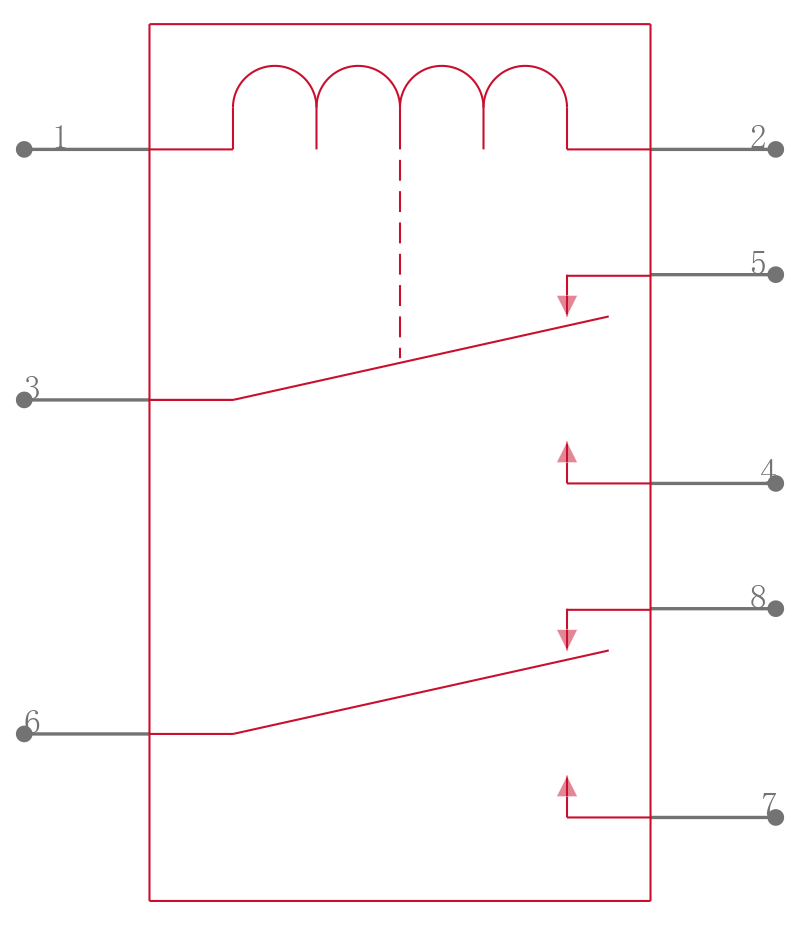

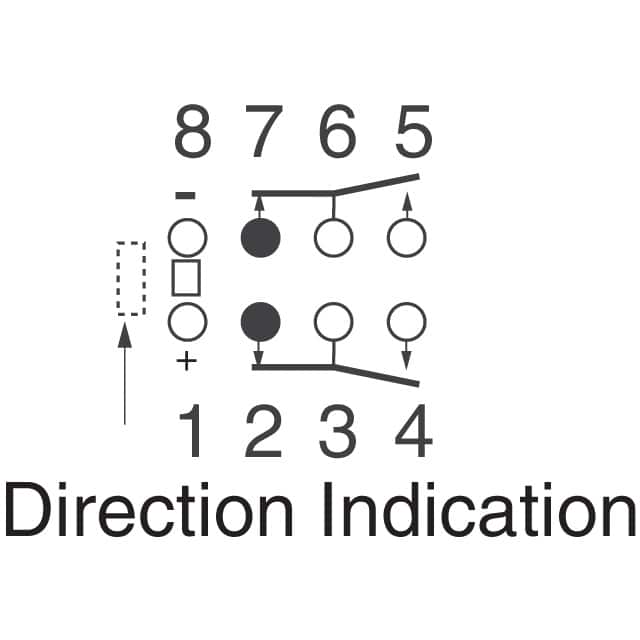

AGN200A06Z引脚图

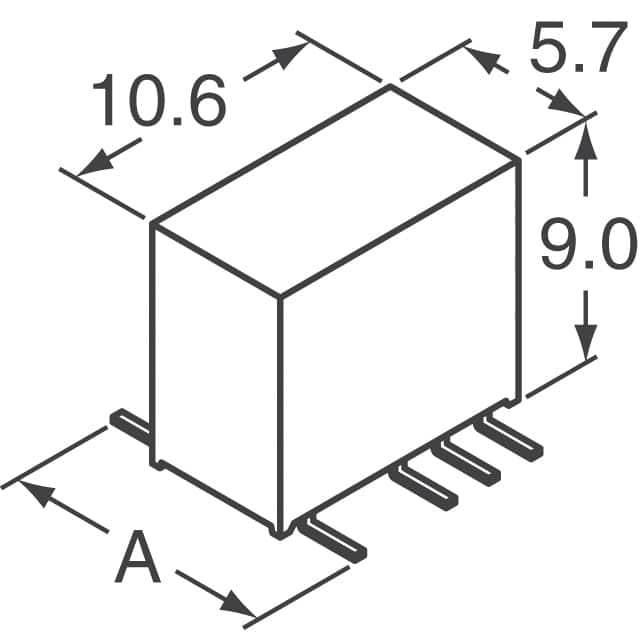

AGN200A06Z封装图

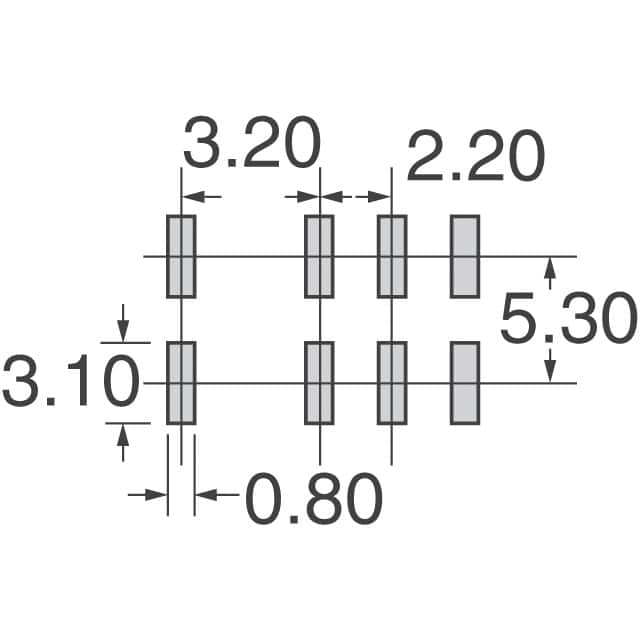

AGN200A06Z封装焊盘图
在线购买AGN200A06Z
型号: AGN200A06Z
制造商: Panasonic 松下
描述:AGN 系列 高灵敏度 1 A DPDT 6 VDC 表面贴装 单 继电器
替代型号AGN200A06Z
型号/品牌 代替类型 替代型号对比

AGN200A06Z

Panasonic 松下

当前型号

当前型号

AGN200A06

松下

完全替代

AGN200A06Z和AGN200A06的区别

AGN200A06X

松下

完全替代

AGN200A06Z和AGN200A06X的区别
