AD549JHZ

AD549JHZ图片1
AD549JHZ图片2
AD549JHZ图片3
AD549JHZ图片4
AD549JHZ图片5
AD549JHZ图片6
AD549JHZ图片7
AD549JHZ图片8
AD549JHZ图片9
AD549JHZ图片10
AD549JHZ图片11
AD549JHZ图片12
AD549JHZ图片13
AD549JHZ图片14
AD549JHZ图片15
AD549JHZ图片16
AD549JHZ图片17
AD549JHZ图片18
AD549JHZ图片19
AD549JHZ图片20
AD549JHZ图片21
AD549JHZ图片22
AD549JHZ图片23
AD549JHZ概述

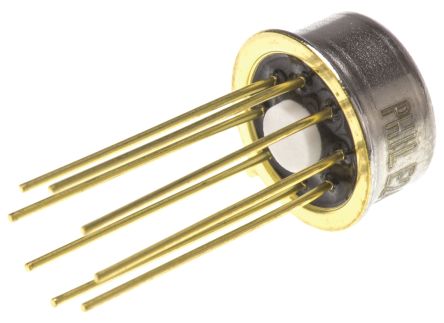

ANALOG DEVICES  AD549JHZ.  芯片, 运算放大器, 1MHz, 3V/uS, TO-99-8

静电计,Analog Devices

一系列 Analog Devices 的低输入偏置电流和单片“静电计”运算放大器。这些运算放大器具有高输入阻抗和超低输入偏置电流,适用于以下应用,如静电计放大器、光电二极管前置放大器、pH 电极缓冲液和跨阻抗放大器。


得捷:
IC OPAMP GP 1 CIRCUIT TO99-8


立创商城:
AD549JHZ


欧时:
静电计运算放大器,Analog Devices一系列 Analog Devices 的低输入偏置电流和单片“静电计”运算放大器。这些运算放大器具有高输入阻抗和超低输入偏置电流,适用于以下应用,如静电计放大器、光电二极管前置放大器、pH 电极缓冲液和跨阻抗放大器。### 运算放大器,Analog Devices


艾睿:
Op Amp Single Ultra Low Bias Current Amplifier ±18V 8-Pin TO-99 Tube


安富利:
OP Amp Single GP ±18V 8-Pin TO-99


Chip1Stop:
OP Amp Single GP ±18V 8-Pin TO-99 Tube


Verical:
Op Amp Single Ultra Low Bias Current Amplifier ±18V 8-Pin TO-99 Tube


Newark:
# ANALOG DEVICES  AD549JHZ  Operational Amplifier, Single, 1 Amplifier, 1 MHz, 3 V/µs, ± 5V to ± 18V, TO-99, 8 Pins


罗切斯特:
AD549 - UltraLow Input Bias Current Operational Amplifier


DeviceMart:
IC OPAMP GP 1MHZ LP 20MA TO99-8


Win Source:
IC OPAMP GP 1MHZ TO99-8


AD549JHZ中文资料参数规格
技术参数

供电电流 600 µA

电路数 1

通道数 1

针脚数 8

耗散功率 0.5 W

共模抑制比 80 dB

输入电容 800 fF

带宽 1 MHz

转换速率 3.00 V/μs

增益频宽积 1 MHz

输入阻抗 999 TΩ

输入补偿电压 500 µV

输入偏置电流 0.15 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 80 dB

耗散功率Max 500 mW

共模抑制比Min 80 dB

电源电压Max 18 V

电源电压Min 5 V

封装参数

安装方式 Through Hole

引脚数 8

封装 TO-99-8

外形尺寸

长度 9.4 mm

宽度 9.4 mm

高度 4.7 mm

封装 TO-99-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Test & Measurement, 测试与测量, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD549JHZ引脚图与封装图
AD549JHZ引脚图
AD549JHZ封装图
AD549JHZ电路图
AD549JHZ封装焊盘图
在线购买AD549JHZ
型号: AD549JHZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD549JHZ.  芯片, 运算放大器, 1MHz, 3V/uS, TO-99-8
替代型号AD549JHZ
型号/品牌 代替类型 替代型号对比

AD549JHZ

ADI 亚德诺

当前型号

当前型号

AD549LHZ

亚德诺

类似代替

AD549JHZ和AD549LHZ的区别

AD549KHZ

亚德诺

类似代替

AD549JHZ和AD549KHZ的区别

AD549JH

亚德诺

类似代替

AD549JHZ和AD549JH的区别
