ADG413BNZ

ADG413BNZ图片1
ADG413BNZ图片2
ADG413BNZ图片3
ADG413BNZ图片4
ADG413BNZ图片5
ADG413BNZ图片6
ADG413BNZ图片7
ADG413BNZ图片8
ADG413BNZ图片9
ADG413BNZ图片10
ADG413BNZ图片11
ADG413BNZ图片12
ADG413BNZ图片13
ADG413BNZ图片14
ADG413BNZ图片15
ADG413BNZ图片16
ADG413BNZ图片17
ADG413BNZ概述

ANALOG DEVICES  ADG413BNZ  模拟开关, 四通道, SPST, 4 放大器, 35 ohm, 10.8V 至 13.2V, ± 13.5V 至 ± 16.5V, DIP, 16 引脚

双电源 ±5V 至 ±20V 模拟开关,ADG4xx 系列,Analog Devices


欧时:
Analog Switch Quad SPST 16-Pin PDIP


立创商城:
ADG413BNZ


得捷:
IC SWITCH QUAD SPST 16DIP


贸泽:
模拟开关 IC LC2MOS Precision IC Quad SPST


e络盟:
模拟开关, 四通道, 4 放大器, SPST, 35 ohm, 10.8V 至 13.2V, ± 13.5V 至 ± 16.5V, DIP, 16 引脚


艾睿:
Analog Switch Quad SPST 16-Pin PDIP N Tube


安富利:
Analog Switch Quad SPST 16-Pin PDIP


Chip1Stop:
Analog Switch Quad SPST 16-Pin PDIP N Tube


Verical:
Analog Switch Quad SPST 16-Pin PDIP N Tube


罗切斯特:
SPST, 4 Func, 1 Channel, CMOS, PDIP16


Win Source:
IC SWITCH QUAD SPST 16DIP


ADG413BNZ中文资料参数规格
技术参数

输出接口数 4

触点类型 SPST

供电电流 100 pA

电路数 4

通道数 4

针脚数 16

位数 4

耗散功率 0.47 W

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 470 mW

电源电压Max 16.5 V

电源电压Min 5 V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

长度 20.07 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 PB free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

ADG413BNZ引脚图与封装图
ADG413BNZ引脚图
ADG413BNZ封装图
ADG413BNZ电路图

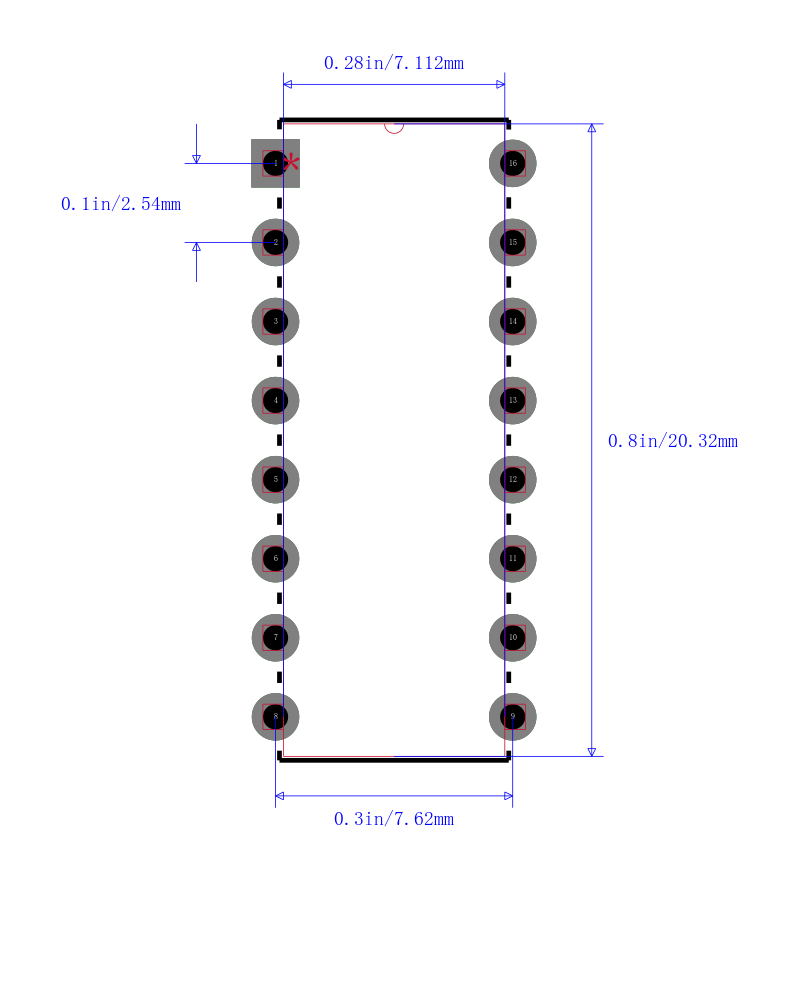

ADG413BNZ封装焊盘图
在线购买ADG413BNZ
型号: ADG413BNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  ADG413BNZ  模拟开关, 四通道, SPST, 4 放大器, 35 ohm, 10.8V 至 13.2V, ± 13.5V 至 ± 16.5V, DIP, 16 引脚
替代型号ADG413BNZ
型号/品牌 代替类型 替代型号对比

ADG413BNZ

ADI 亚德诺

当前型号

当前型号

ADG431BNZ

亚德诺

完全替代

ADG413BNZ和ADG431BNZ的区别

ADG211AKNZ

亚德诺

类似代替

ADG413BNZ和ADG211AKNZ的区别

MAX327ESE+

美信

类似代替

ADG413BNZ和MAX327ESE+的区别
