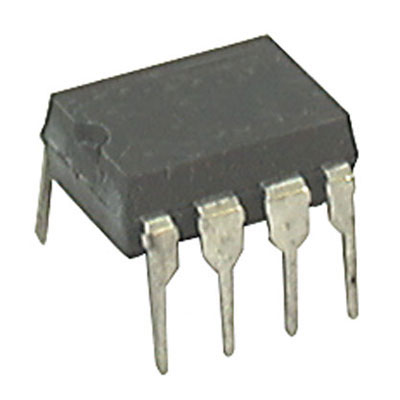

AD847JNZ

AD847JNZ图片1
AD847JNZ图片2
AD847JNZ图片3
AD847JNZ图片4
AD847JNZ图片5
AD847JNZ图片6
AD847JNZ图片7
AD847JNZ图片8
AD847JNZ图片9
AD847JNZ图片10
AD847JNZ图片11
AD847JNZ图片12
AD847JNZ图片13
AD847JNZ图片14
AD847JNZ图片15
AD847JNZ图片16
AD847JNZ概述

ANALOG DEVICES  AD847JNZ  运算放大器, 单路, 50 MHz, 1个放大器, 300 V/µs, ± 4.5V 至 ± 18V, DIP, 8 引脚

通用 放大器 电路 - 8-PDIP


得捷:
IC OPAMP GP 1 CIRCUIT 8DIP


立创商城:
AD847JNZ


贸泽:
精密放大器 High Spd Low Pwr Monolithic


e络盟:
运算放大器, 单路, 1个放大器, 50 MHz, 300 V/µs, ± 4.5V 至 ± 18V, DIP, 8 引脚


艾睿:
Op Amp Single High Speed Amplifier ±18V 8-Pin PDIP N Tube


Jameco:
OP Amp Single General Purpose ±18 Volt 8-Pin PDIP


安富利:
OP Amp Single GP ±18V 8-Pin PDIP


Chip1Stop:
OP Amp Single GP ±18V 8-Pin PDIP N Tube


TME:
Operational amplifier; 50MHz; Channels:1; DIP8


Verical:
Op Amp Single High Speed Amplifier ±18V 8-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  AD847JNZ  Operational Amplifier, Single, 1 Amplifier, 50 MHz, 300 V/µs, ± 4.5V to ± 18V, DIP, 8 Pins


罗切斯特:
OP Amp Single GP ±18V 8-Pin PDIP N Tube


DeviceMart:
IC OPAMP GP 50MHZ LP 32MA 8DIP


Win Source:
IC OPAMP GP 50MHZ 8DIP


AD847JNZ中文资料参数规格
技术参数

电源电压DC 15.0 V

供电电流 5.3 mA

电路数 1

通道数 1

针脚数 8

耗散功率 1.2 W

共模抑制比 78 dB

输入电容 1.50 pF

带宽 50 MHz

转换速率 300 V/μs

增益频宽积 35 MHz

输入阻抗 300 kΩ

输入补偿电压 500 µV

输入偏置电流 3.3 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 50 MHz

耗散功率Max 1200 mW

共模抑制比Min 78 dB

电源电压Max 18 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 7.24 mm

高度 3.3 mm

封装 DIP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

AD847JNZ引脚图与封装图
AD847JNZ引脚图
AD847JNZ封装图
AD847JNZ封装焊盘图
在线购买AD847JNZ
型号: AD847JNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD847JNZ  运算放大器, 单路, 50 MHz, 1个放大器, 300 V/µs, ± 4.5V 至 ± 18V, DIP, 8 引脚
替代型号AD847JNZ
型号/品牌 代替类型 替代型号对比

AD847JNZ

ADI 亚德诺

当前型号

当前型号

AD847JN

亚德诺

功能相似

AD847JNZ和AD847JN的区别
