AO3413概述

P沟道,-20V,-3A,80mΩ@-4.5V

最大源漏极电压VdsDrain-Source Voltage| -20V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 8V 最大漏极电流IdDrain Current| -2.4A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.081Ω @-3A,-4.5V 开启电压Vgs(th)Gate-Source Threshold Voltage| -0.3--1V 耗散功率PdPower Dissipation| 1.4W Description & Applications| Features VDS V = -20V ID = -3 A RDSON < 97mΩ VGS = -4.5V RDSON < 130mΩ VGS = -2.5V RDSON < 190mΩ VGS = -1.8V 描述与应用| VDS(V)=-30V ID=-2.6 A(VGS=-10V) RDS(ON) <130mΩ(VGS=-10V) RDS(ON) <200MΩ(VGS=-4.5V)


立创商城:
P沟道 20V 3A


得捷:
MOSFET P-CH 20V 3A SOT23-3L


艾睿:
Trans MOSFET P-CH 20V 3A 3-Pin SOT-23


Chip1Stop:
Trans MOSFET P-CH 20V 3A 3-Pin SOT-23


TME:
Transistor: P-MOSFET; unipolar; -20V; -2.4A; 900mW; SOT23


Verical:
Trans MOSFET P-CH 20V 3A 3-Pin SOT-23


Win Source:
MOSFET P-CH 20V 3A SOT23


AO3413中文资料参数规格
技术参数

额定功率 0.9 W

极性 P-CH

耗散功率 1.4 W

漏源极电压Vds 20 V

连续漏极电流Ids 3A

上升时间 36 ns

输入电容Ciss 540pF @10VVds

额定功率Max 1.4 W

下降时间 56 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1.4W Ta

封装参数

安装方式 Surface Mount

引脚数 3

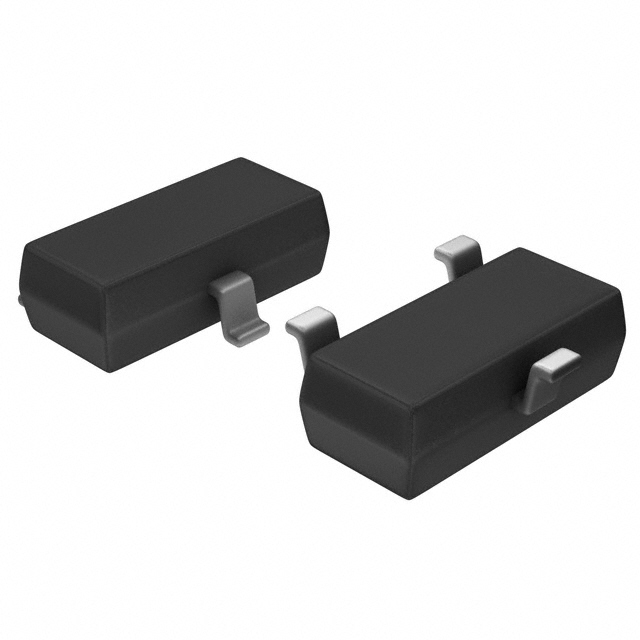

封装 SOT-23-3

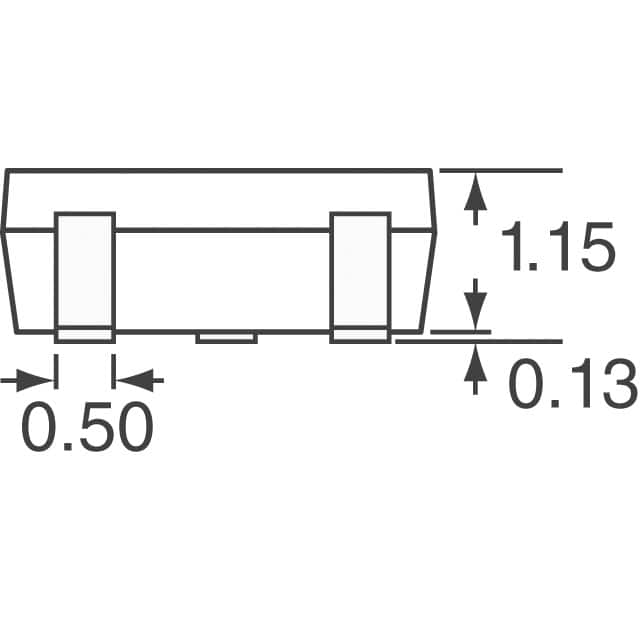

外形尺寸

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买AO3413
型号: AO3413
制造商: Alpha & Omega Semiconductor 万代半导体
描述:P沟道,-20V,-3A,80mΩ@-4.5V
替代型号AO3413
型号/品牌 代替类型 替代型号对比

AO3413

Alpha & Omega Semiconductor 万代半导体

当前型号

当前型号

FDN338P

飞兆/仙童

功能相似

AO3413和FDN338P的区别

FDN340P

飞兆/仙童

功能相似

AO3413和FDN340P的区别

FDN342P

飞兆/仙童

功能相似

AO3413和FDN342P的区别
