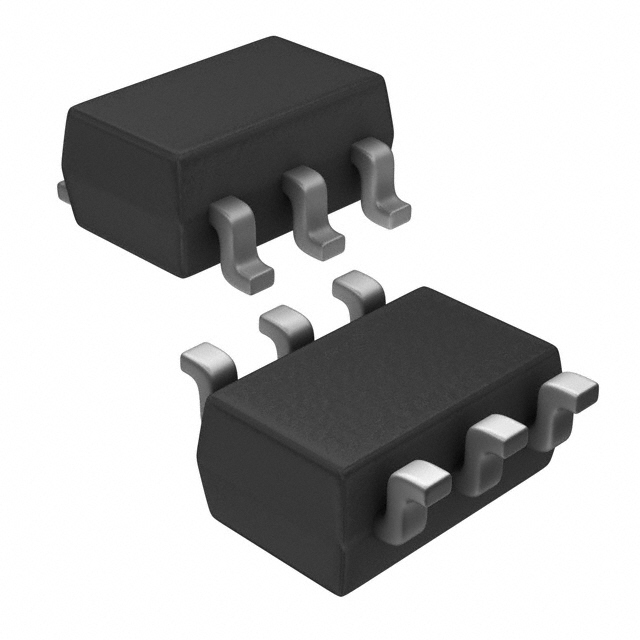

AO6405图片1
AO6405图片2
AO6405图片3
AO6405图片4
AO6405图片5
AO6405图片6
AO6405图片7
AO6405图片8
AO6405图片9
AO6405概述

-30V,-5A,P沟道MOSFET

最大源漏极电压VdsDrain-Source Voltage | -30 \---|--- 最大栅源极电压Vgs±Gate-Source Voltage | 20V 最大漏极电流IdDrain Current | -5A 源漏极导通电阻RdsDrain-Source On-State Resistance | 67mΩ@ VGS = -4.5V,ID = -4A 开启电压Vgs(th)Gate-Source Threshold Voltage | -1~-3 耗散功率PdPower Dissipation | 2W Description & Applications | P-Channel Enhancement Mode Field Effect Transistor General Description The uses advanced trench technology to provide excellent RDSON, low gate charge and operation with gate voltages as low as 2.5V. This device is suitable for use as a load switch or in PWM applications. Standard Product AO6405 is Pb-free meets ROHS & Sony 259 specifications. AO6405L is a Green Product ordering option. AO6405 and AO6405L are electrically identical. 描述与应用 | P沟道增强型场效应 概述 AO6405采用先进沟道技术,提供优良的RDS(ON),低栅极电荷和操作与栅极电压低至2.5V。这个装置是适合用于作为负载开关或PWM应用。标准产品AO6405是无铅(符合ROHS&索尼259规格)。 AO6405L是一种绿色产品订购选项。 AO6405和AO6405L是电相同。

AO6405中文资料参数规格
技术参数

额定功率 1.3 W

极性 P-CH

耗散功率 2 W

漏源极电压Vds 30 V

连续漏极电流Ids 5A

上升时间 5.5 ns

输入电容Ciss 840pF @15VVds

额定功率Max 2 W

下降时间 7 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2W Ta

封装参数

安装方式 Surface Mount

引脚数 6

封装 TSOP-6

外形尺寸

封装 TSOP-6

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买AO6405
型号: AO6405
制造商: Alpha & Omega Semiconductor 万代半导体
描述:-30V,-5A,P沟道MOSFET
