AD8609ARZ概述

ANALOG DEVICES  AD8609ARZ  运算放大器, 四路, 400 kHz, 4个放大器, 0.1 V/µs, 1.8V 至 5V, SOIC, 14 引脚

CMOS 精密,Analog Devices

### 运算放大器,Analog Devices


得捷:
IC CMOS 4 CIRCUIT 14SOIC


欧时:
Analog Devices 运算放大器 AD8609ARZ 四路, 400kHz增益带宽积, 3 V单电源电压, 14引脚 SOIC封装


立创商城:
AD8609ARZ


e络盟:
运算放大器, 四路, 400 kHz, 4个放大器, 0.1 V/µs, 1.8V 至 5V, SOIC, 14 引脚


艾睿:
Op Amp Quad Low Noise Amplifier R-R I/O ±2.5V/5V 14-Pin SOIC N Tube


安富利:
OP Amp Quad GP R-R I/O ±2.5V/5V 14-Pin SOIC N


Chip1Stop:
OP Amp Quad GP R-R I/O ±2.5V/5V 14-Pin SOIC N Tube


TME:
Operational amplifier; 400kHz; 1.8÷5V; Channels:4; SO14


Verical:
Op Amp Quad Low Noise Amplifier R-R I/O ±2.5V/5V 14-Pin SOIC N Tube


Newark:
# ANALOG DEVICES  AD8609ARZ  Operational Amplifier, Quad, 4 Amplifier, 400 kHz, 0.1 V/µs, 1.8V to 5V, SOIC, 14 Pins


DeviceMart:
IC OPAMP GP R-R CMOS QUAD 14SOIC


Win Source:
IC OPAMP GP 400KHZ RRO 14SOIC


AD8609ARZ中文资料参数规格
技术参数

电源电压DC 5.00 V

供电电流 40 µA

电路数 4

通道数 4

针脚数 14

共模抑制比 85 dB

输入电容 2.50 pF

带宽 400 kHz

转换速率 100 mV/μs

增益频宽积 400 kHz

输入阻抗 100 MΩ

输入补偿电压 12 µV

输入偏置电流 0.2 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 0.4 MHz

共模抑制比Min 85 dB

电源电压 1.8V ~ 5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal Processing, 传感与仪器, 信号处理, Portable Devices, Sensing & Instrumentation, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

AD8609ARZ引脚图与封装图
AD8609ARZ引脚图
AD8609ARZ封装图
AD8609ARZ电路图

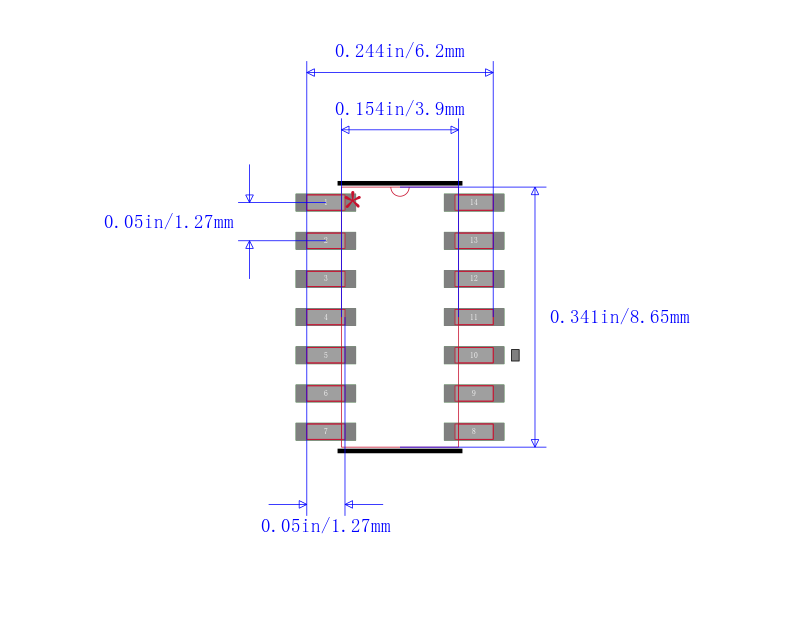

AD8609ARZ封装焊盘图
在线购买AD8609ARZ
型号: AD8609ARZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD8609ARZ  运算放大器, 四路, 400 kHz, 4个放大器, 0.1 V/µs, 1.8V 至 5V, SOIC, 14 引脚
替代型号AD8609ARZ
型号/品牌 代替类型 替代型号对比

AD8609ARZ

ADI 亚德诺

当前型号

当前型号

AD8609AR-REEL7

亚德诺

完全替代

AD8609ARZ和AD8609AR-REEL7的区别

OP496GSZ

亚德诺

类似代替

AD8609ARZ和OP496GSZ的区别

AD8609ARZ-REEL7

亚德诺

类似代替

AD8609ARZ和AD8609ARZ-REEL7的区别
