ADG508FBRNZ参数规格_中文资料_数据手册PDF

ADG508FBRNZ概述

ANALOG DEVICES ADG508FBRNZ 芯片, 多路复用器, 8X1, 6SOIC

双电源 ±5V 至 ±20V 模拟开关，ADG5xx/ADG5xxx 系列，Analog Devices

### 开关和多路复用器，Analog Devices

得捷:
IC MULTIPLEXER 8X1 16SOIC

立创商城:
ADG508FBRNZ

欧时:
双电源 ±5V 至 ±20V 模拟开关，ADG5xx/ADG5xxx 系列，Analog Devices### 开关和多路复用器，Analog Devices

贸泽:
多路复用开关 IC FAULT PROTEC"D MUX I.C.

艾睿:
Analog Multiplexer Single 8:1 16-Pin SOIC N Tube

安富利:
Analog Multiplexer Single 8:1 16-Pin SOIC N Tube

Chip1Stop:
Analog Multiplexer Single 8:1 16-Pin SOIC N Tube

Verical:
Analog Multiplexer Single 8:1 16-Pin SOIC N Tube

Newark:
# ANALOG DEVICES ADG508FBRNZ Analogue Multiplexer / Demultiplexer, 8:1, 1, 300 ohm, 13.5V to 16.5V, SOIC, 16

罗切斯特:
Single-Ended Multiplexer, 8 Channel, CMOS, PDSO16

Win Source:
IC MULTIPLEXER 8X1 16SOIC

ADG508FBRNZ中文资料参数规格

技术参数

电源电压DC 15.0V max

输出接口数 1

触点类型 DPST-NC

供电电流 100 nA

电路数 1

通道数 8

针脚数 16

漏源极电阻 300 Ω

耗散功率 0.0033 W

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 13.5V ~ 16.5V

电源电压Max 16.5 V

电源电压Min 10.8 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

制造应用 Unmanned Systems, Signal Processing, Aerospace and Defense, Avionics, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

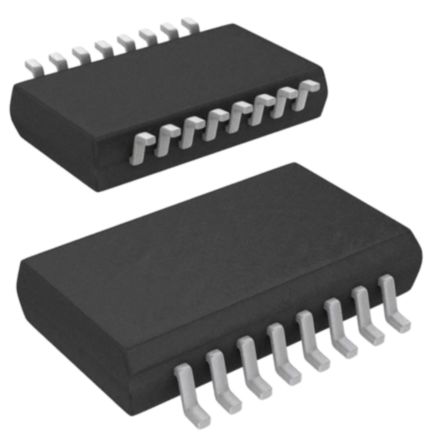

ADG508FBRNZ引脚图与封装图

在线购买ADG508FBRNZ

型号： ADG508FBRNZ

制造商： ADI 亚德诺

描述：ANALOG DEVICES ADG508FBRNZ 芯片, 多路复用器, 8X1, 6SOIC

立即咨询

替代型号ADG508FBRNZ

型号/品牌	代替类型	替代型号对比
ADG508FBRNZ ADI 亚德诺	当前型号	当前型号
ADG438FBRZ 亚德诺	类似代替	ADG508FBRNZ和ADG438FBRZ的区别
MUX08FSZ 亚德诺	类似代替	ADG508FBRNZ和MUX08FSZ的区别
ADG508FBRNZ-REEL7 亚德诺	类似代替	ADG508FBRNZ和ADG508FBRNZ-REEL7的区别
