AD8615AUJZ-REEL7概述

ANALOG DEVICES  AD8615AUJZ-REEL7  运算放大器, 单路, 24 MHz, 1个放大器, 12 V/µs, 2.7V 至 5V, TSOT-23, 5 引脚

通用 放大器 1 电路 满摆幅 TSOT-23-5


立创商城:
AD8615AUJZ-REEL7


得捷:
IC OPAMP GP 1 CIRCUIT TSOT23-5


贸泽:
Precision Amplifiers Prec 20MHz CMOS SGL RRIO


e络盟:
运算放大器, 单路, 23 MHz, 1个放大器, 12 V/µs, 2.7V 至 5V, TSOT-23, 5 引脚


艾睿:
Op Amp Single Precision Amplifier R-R I/O 5V 5-Pin TSOT T/R


Chip1Stop:
OP Amp Single GP R-R I/O 5V 5-Pin TSOT T/R


Verical:
Op Amp Single Precision Amplifier R-R I/O 5V 5-Pin TSOT T/R


Newark:
Operational Amplifier, Single, 1 Amplifier, 24 MHz, 12 V/µs, 2.7V to 5V, TSOT-23, 5 Pins


罗切斯特:
OP Amp Single GP R-R I/O 5V 5-Pin TSOT T/R


DeviceMart:
IC OPAMP GP R-R CMOS LN TSOT23-5


Win Source:
IC OPAMP GP 24MHZ RRO TSOT23-5


AD8615AUJZ-REEL7中文资料参数规格
技术参数

输出电流 150mA @5V

供电电流 1.7 mA

电路数 1

通道数 1

针脚数 5

共模抑制比 80 dB

静态电流 1.7 mA

输入电容 6.7 pF

带宽 24 MHz

转换速率 12.0 V/μs

增益频宽积 24 MHz

输入补偿电压 23 µV

输入偏置电流 0.2 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 24 MHz

共模抑制比Min 80 dB

电源电压 2.7V ~ 5V

电源电压Max 5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TSOT-23-5

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 0.87 mm

封装 TSOT-23-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 传感与仪器, 信号处理, Test & Measurement, Sensing & Instrumentation, Portable Devices, Signal Processing, Audio, , 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD8615AUJZ-REEL7引脚图与封装图

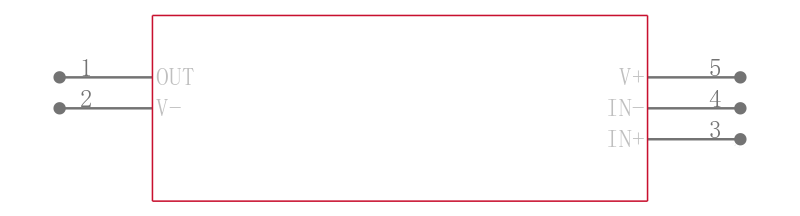

AD8615AUJZ-REEL7引脚图
AD8615AUJZ-REEL7封装图
AD8615AUJZ-REEL7电路图

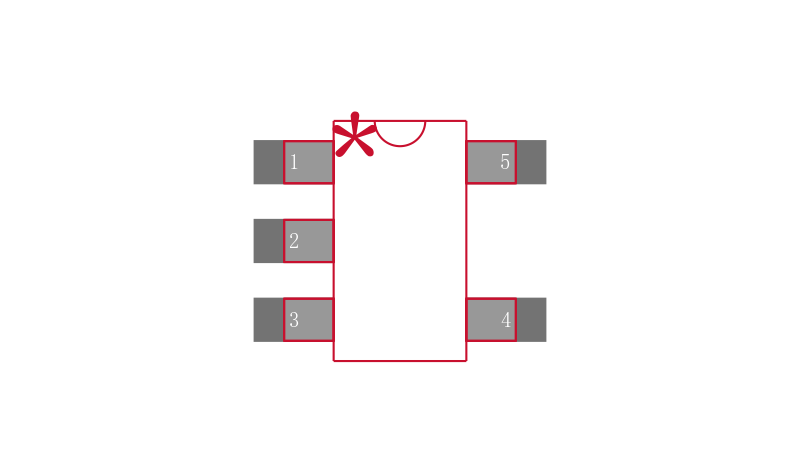

AD8615AUJZ-REEL7封装焊盘图
在线购买AD8615AUJZ-REEL7
型号: AD8615AUJZ-REEL7
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD8615AUJZ-REEL7  运算放大器, 单路, 24 MHz, 1个放大器, 12 V/µs, 2.7V 至 5V, TSOT-23, 5 引脚
替代型号AD8615AUJZ-REEL7
型号/品牌 代替类型 替代型号对比

AD8615AUJZ-REEL7

ADI 亚德诺

当前型号

当前型号

AD8615AUJ

亚德诺

完全替代

AD8615AUJZ-REEL7和AD8615AUJ的区别

AD8615AUJZ-R2

亚德诺

类似代替

AD8615AUJZ-REEL7和AD8615AUJZ-R2的区别

AD8615AUJZ-REEL

亚德诺

类似代替

AD8615AUJZ-REEL7和AD8615AUJZ-REEL的区别
