AGQ20024概述

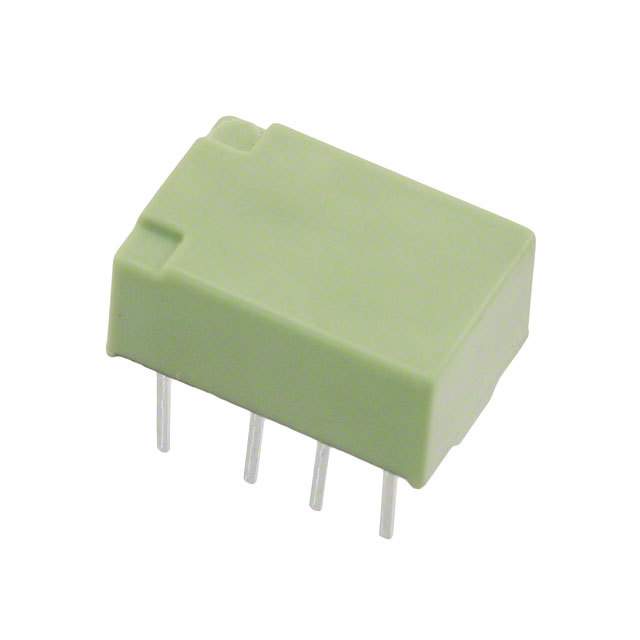

PANASONIC ELECTRIC WORKS AGQ20024 信号继电器, AGQ Series, DPDT, 24 VDC, 2 A, 通孔安装, 非闭锁

微型继电器 - AGQ 系列

非常小的尺寸，适用于高密度印刷电路板。

应用：传输、电话、测量和音频-视频设备、便携式系统等。

### 认可

UL，CSA

欧时:
Relay,DPDT-NO/NC,24DC,PCB Mnt,8 Pin

得捷:
RELAY TELECOM DPDT 2A 24VDC

立创商城:
24VDC 2A 无锁存

e络盟:
信号继电器, 24 VDC, DPDT, 2 A, AGQ Series, 通孔安装, 非闭锁

艾睿:
Signal Relay 24VDC 2A DPDT10.6x7.2x5.2mm THT

Allied Electronics:
Relay; Flat Polarized; 2 Form C; 230 mW Nom.; Standard PC Board

Chip1Stop:
Electromechanical Relay DPDT 2A 24VDC 2.504KOhm Through Hole

Newark:
# PANASONIC ELECTRIC WORKS AGQ20024 Signal Relay, AGQ Series, Non Latching, DPDT, Through Hole, 2 A, 24 VDC

MASTER:
Signal Relay 24VDC 2A DPDT10.6x7.2x5.2mm THT

Electro Sonic:
Signal Relay 24VDC 2A DPDT10.6x7.2x5.2mm THT

Win Source:
RELAY TELECOM DPDT 2A 24V

AGQ20024中文资料参数规格

技术参数

额定电流 1 A

额定功率 30 W

触点类型 DPDT

触点额定电流 2 A

线圈电压 24 VDC

线圈电流 9.6 mA

线圈电阻 2.504 kΩ

载流 1.00 A

额定电流Max 2 A

线圈电压DC 24 V

线圈功率 230 mW

额定功率Max 30W, 37.5VA

开关电流Max 2 A

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 125 VAC

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP

外形尺寸

长度 10.6 mm

宽度 7.2 mm

高度 5.2 mm

封装 DIP

物理参数

触点材质 Silver Palladium

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用工业, 测试与测量, Industrial, Communications & Networking, 便携式器材, Consumer Electronics, 通信与网络, 消费电子产品, Portable Devices, Test & Measurement

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

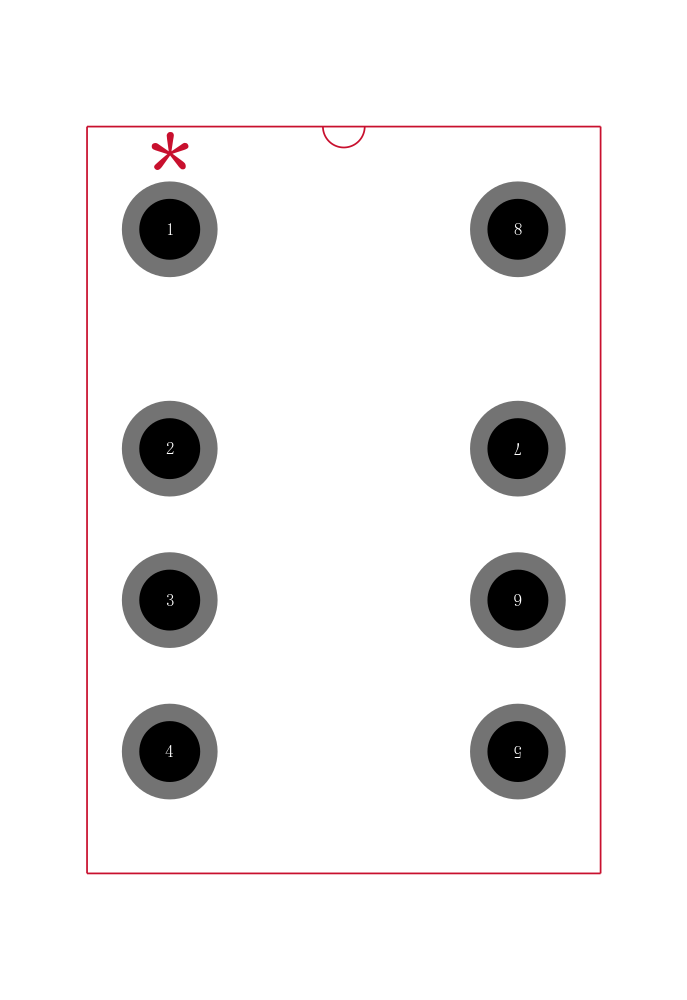

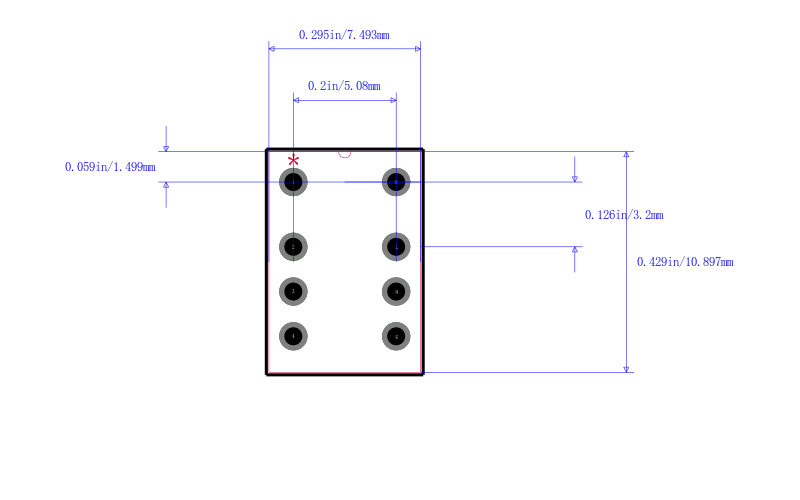

AGQ20024引脚图与封装图
