AGN21003概述

PANASONIC ELECTRIC WORKS  AGN21003  信号继电器, 直流, DPDT, 1A

电信 继电器 DPDT(2 Form C) 通孔


得捷:
RELAY TELECOM DPDT 1A 3VDC


立创商城:
3VDC 1A 锁存,单线圈


贸泽:
低信号继电器 - PCB 1A 3VDC DPDT LATCHING PCB


e络盟:
信号继电器, 直流, DPDT, 1A


艾睿:
Electromechanical Relay 3VDC 90Ohm 1A DPDT 10.6mm 5.7mm 9mm THT General Purpose Relay


Chip1Stop:
Electromechanical Relay DPDT 1A 3VDC 90Ohm Through Hole


Verical:
Electromechanical Relay 3VDC 90Ohm 1A DPDT 10.6mm 5.7mm 9mm THT General Purpose Relay


Newark:
# PANASONIC ELECTRIC WORKS  AGN21003  Signal Relay, DPDT, 3 VDC, 1 A, AGN Series, Through Hole, Latching Single Coil


MASTER:
Signal Relay 3VDC 90Ohm 1A DPDT10.6mm 5.7mm 9mm THT General Purpose Relay


Electro Sonic:
Signal Relay 3VDC 90Ohm 1A DPDT10.6mm 5.7mm 9mm THT General Purpose Relay


AGN21003中文资料参数规格
技术参数

触点类型 DPDT

功耗 100 mW

触点额定电流 1.00 A

线圈电压 3 VDC

线圈电流 33.3 mA

线圈电阻 90 Ω

额定电流Max 1 A

线圈电压DC 3 V

额定功率Max 30W, 37.5VA

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 DIP

外形尺寸

长度 10.6 mm

宽度 9 mm

高度 9 mm

封装 DIP

物理参数

触点材质 Silver Palladium

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

AGN21003引脚图与封装图

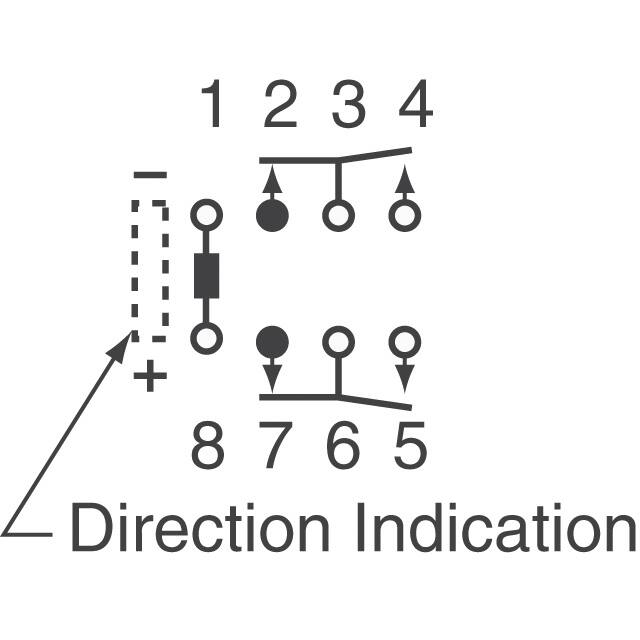

AGN21003引脚图
AGN21003封装图
AGN21003封装焊盘图
在线购买AGN21003
型号: AGN21003
制造商: Panasonic 松下
描述:PANASONIC ELECTRIC WORKS  AGN21003  信号继电器, 直流, DPDT, 1A
替代型号AGN21003
型号/品牌 代替类型 替代型号对比

AGN21003

Panasonic 松下

当前型号

当前型号

TX2-L-3V

松下

类似代替

AGN21003和TX2-L-3V的区别

TX2-L-9V

松下

类似代替

AGN21003和TX2-L-9V的区别

TX2-L-5V

松下

类似代替

AGN21003和TX2-L-5V的区别
