ALC10C103EC063参数规格_中文资料_数据手册PDF

ALC10C103EC063概述

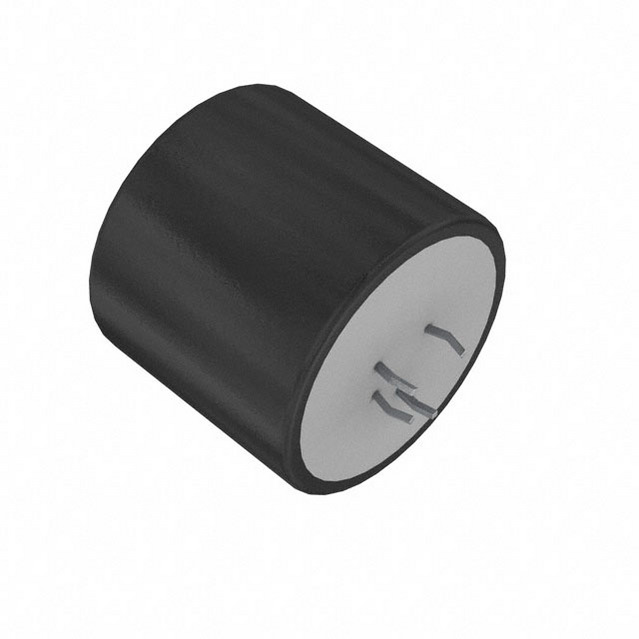

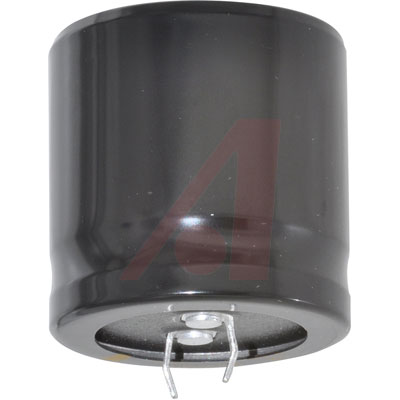

KEMET ALC10C103EC063 铝电解电容, 长寿命, ALC10系列, 10000 µF, ± 20%, 63 V, 40 mm, 0.08 ohm

ALC10 系列

Kemet ALC10 系列咬接式铝电解质器提供各种外壳尺寸和电压额定值。 ALC10 系列设计用于电压高达 550 V 直流的高电压应用，以及高波纹电流应用。 ALC10 系列具有浪涌电压能力和超长使用寿命，适用于要求严苛的高可靠性应用。这些器的合适应用包括变频器、开关模式电源 SMPS 和不间断电源系统 UPS。

多芯咬接式端接

结构小型

长寿命，长达 18,000 小时

高波纹电流

高电压

极佳的浪涌电压能力

电容容差 | ±20%

---|---

工作温度 °C | -40 → +85

绝缘耐电压 | >2500V

泄漏电流 | <0.006 CV 或 <6 μA

接线端子 | 4 引脚咬接式

ALC10C103EC063中文资料参数规格

技术参数

额定电压DC 63.0 V

电容 10000 µF

等效串联电阻ESR 0.08 Ω

容差 ±20 %

产品系列 ALC10

测试频率 100 Hz

纹波电流 4.58A @100Hz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 63 V

封装参数

安装方式 Through Hole

引脚数 4

封装 Snap-In

引脚间距 22.5 mm

外形尺寸

长度 35 mm

高度 35 mm

直径 40.0 mm

脚长度 6.3 mm

封装 Snap-In

引脚间距 22.5 mm

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

寿命（小时） 18000h @85℃

制造应用 Industrial, 电源管理, 工业, 商业, 通用, Signal Processing, Commercial, Power Management, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

HTS代码 8532220055

数据手册

ALC10C103EC063引脚图与封装图
