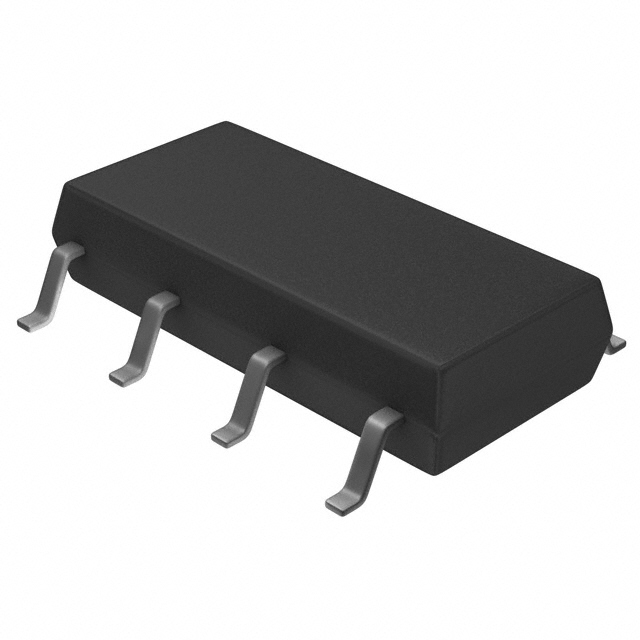

AQW Photomos 系列 80 mA 400 V 50 Ohm 双通道 固态继电器 - SOIC-8
PhotoMOS® GU SOP 2 From A
Miniature SOP8-pin type of 60V/350V/400V load voltage
FEATURES
1\. 2 channels in miniature SOP8-pin design
The device comes in a super-miniature SO package measuring W 4.4 ×L 9.37 ×H 2.1 mm W .173×L .369 × H .083 inch—approx. 38% of the volume and 66% of the footprint size of
DIP8-pin type.
2\. Controls low-level analog signals PhotoMOS feature extremely low closed circuit offset voltage to enable control of low-level analog signals without distortion.
3\. Low-level off state leakage current of max. 1 µA
TYPICAL APPLICATIONS
• Measuring instruments
• Data communications
• Computers
• Industrial robots
• High-speed inspection machines.
电容 1.5 pF
输出电压 0V ~ 400V
输出电流 0.08 A
触点类型 DPST-NO
负载电流 80 mA
输入电流 5 mA
耗散功率 650 mw
上升时间 210 µs
隔离电压 1500 v
输入电压Max 1.5 V
输出电压Max 400 V
输出电流Max 0.1 A
负载电流Min 100mA Max
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 650 mW
输入电压 1.5 V
安装方式 Surface Mount
引脚数 8
封装 SOP-8
长度 9.37 mm
宽度 4.40 mm
高度 2.10 mm
封装 SOP-8
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
AQW214SZ Panasonic 松下 | 当前型号 | 当前型号 |
AQW210S 松下 | 类似代替 | AQW214SZ和AQW210S的区别 |
AQW210SZ 松下 | 类似代替 | AQW214SZ和AQW210SZ的区别 |
AQW214S 松下 | 类似代替 | AQW214SZ和AQW214S的区别 |
