AD8630ARZ

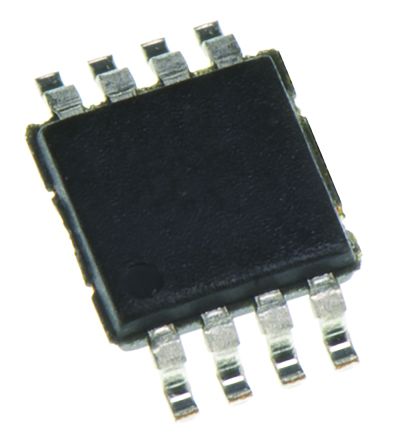

AD8630ARZ图片1
AD8630ARZ图片2
AD8630ARZ图片3
AD8630ARZ图片4
AD8630ARZ图片5
AD8630ARZ图片6
AD8630ARZ图片7
AD8630ARZ图片8
AD8630ARZ图片9
AD8630ARZ图片10
AD8630ARZ图片11
AD8630ARZ图片12
AD8630ARZ图片13
AD8630ARZ图片14
AD8630ARZ图片15
AD8630ARZ图片16
AD8630ARZ图片17
AD8630ARZ图片18
AD8630ARZ图片19
AD8630ARZ图片20
AD8630ARZ概述

Analog Devices

零位漂移放大器,Analog Devices

零位漂移放大器可连续自动纠正随时间和温度变化的直流误差。组合了自动调零和斩波器,使放大器可实现每摄氏度漂移的微电压偏移和纳伏级电压。

### ,Analog Devices


得捷:
IC OPAMP ZERO-DRIFT 4CIRC 14SOIC


欧时:
Analog Devices 运算放大器 AD8630ARZ 四路 斩波稳定, 2.5MHz增益带宽积, 3 V单电源电压, 14引脚


立创商城:
AD8630ARZ


贸泽:
精密放大器 QUAD/LOW NOISE AUTO ZERO AMP


艾睿:
Op Amp Quad Auto Zero/Chopper R-R I/O ±2.5V/5V 14-Pin SOIC N Tube


Jameco:
OP Amp Quad Chopper/Stable Rail to Rail I/O ±2.5 Volt 5 Volt 14-Pin SOIC N


Chip1Stop:
SP Amp Chopper Stabilization Quad R-R I/O ±2.5V/5V Automotive 14-Pin SOIC N Tube


TME:
Operational amplifier; 2.5MHz; 2.7÷5V; Channels:4; SO14


Verical:
SP Amp Chopper Stabilization Quad R-R I/O ±2.5V/5V Automotive 14-Pin SOIC N Tube


Newark:
# ANALOG DEVICES  AD8630ARZ  Operational Amplifier, Quad, 4 Amplifier, 2.5 MHz, 1 V/µs, 2.7V to 5V, SOIC, 14 Pins


罗切斯特:
Operational Amplifier, 4 Func, 10uV Offset-Max, CMOS, PDSO14


DeviceMart:
IC OPAMP CHOPPER R-R QUAD 14SOIC


Win Source:
IC OPAMP ZRO-DRFT 2.5MHZ 14SOIC


AD8630ARZ中文资料参数规格
技术参数

电源电压DC 5.00 V

输出电流 30mA @5V

供电电流 850 µA

电路数 4

通道数 4

针脚数 14

共模抑制比 140 dB

输入电容 10.0 pF

带宽 2.5 MHz

转换速率 1.00 V/μs

增益频宽积 2.5 MHz

输入阻抗 500 GΩ

输入补偿电压 1 µV

输入偏置电流 100 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

3dB带宽 2.5 MHz

增益带宽 2.5 MHz

共模抑制比Min 120 dB

电源电压 2.7V ~ 5V

电源电压Max 5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Test & Measurement, Medical, 车用, 传感与仪器, 医用, Sensing & Instrumentation, Signal Processing, Automotive, 信号处理, 测试与测量

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD8630ARZ引脚图与封装图
AD8630ARZ引脚图
AD8630ARZ封装图
AD8630ARZ电路图
AD8630ARZ封装焊盘图
在线购买AD8630ARZ
型号: AD8630ARZ
制造商: ADI 亚德诺
描述:Analog Devices
替代型号AD8630ARZ
型号/品牌 代替类型 替代型号对比

AD8630ARZ

ADI 亚德诺

当前型号

当前型号

AD8630ARZ-REEL

亚德诺

完全替代

AD8630ARZ和AD8630ARZ-REEL的区别

AD8574ARZ

亚德诺

类似代替

AD8630ARZ和AD8574ARZ的区别

AD8554ARZ

亚德诺

类似代替

AD8630ARZ和AD8554ARZ的区别
