ADUM1301BRWZ

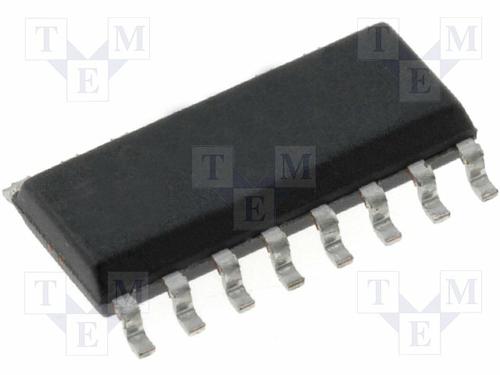

ADUM1301BRWZ图片1

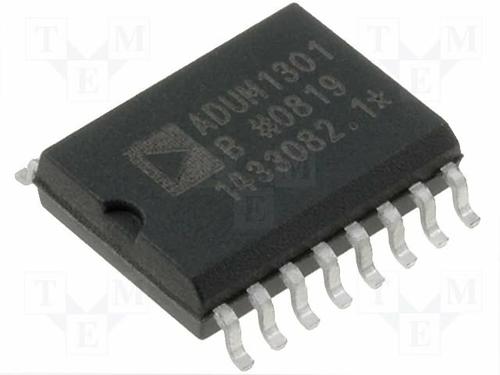

ADUM1301BRWZ图片2
ADUM1301BRWZ图片3
ADUM1301BRWZ图片4
ADUM1301BRWZ图片5
ADUM1301BRWZ图片6
ADUM1301BRWZ图片7
ADUM1301BRWZ图片8
ADUM1301BRWZ图片9
ADUM1301BRWZ图片10
ADUM1301BRWZ图片11
ADUM1301BRWZ图片12
ADUM1301BRWZ图片13
ADUM1301BRWZ图片14
ADUM1301BRWZ图片15
ADUM1301BRWZ图片16
ADUM1301BRWZ图片17
ADUM1301BRWZ概述

ANALOG DEVICES  ADUM1301BRWZ  数字隔离器, 3通道, 50 ns, 2.7 V, 5.5 V, SOIC, 16 引脚

ADuM130x 系列,2.5 kVrms 三通道隔离器,Analog Devices

Analog Devices ADuM1300/1301 系列是双三通道数字隔离器系列,采用 Analog Devices’ iCoupler® 技术。 与光电耦合器和其他集成耦合器设备相比,通过高速 CMOS 和单片空芯变压器技术组合,可提供卓越的性能和更出色的可靠性。


得捷:
DGTL ISO 2500VRMS 3CH GP 16SOIC


立创商城:
ADUM1301BRWZ


欧时:
ADuM130x 系列,2.5 kVrms 三通道隔离器,Analog DevicesAnalog Devices ADuM1300/1301 系列是双三通道数字隔离器系列,采用 Analog Devices’ iCoupler® 技术。 与光电耦合器和其他集成耦合器设备相比,通过高速 CMOS 和单片空芯变压器技术组合,可提供卓越的性能和更出色的可靠性。### 认可UL 1577### 数字隔离器,Analog DevicesAnalog Devices 的全系列数字隔离器,采用 iCoupler® 技术。 这些产品组合了高速 CMOS 和单片空气磁芯变压器技术,可提供优于备选产品类型(如光耦合产品)的出色性能特征,并具有出色的长期可靠性、稳定性和长寿命。


艾睿:
Digital Isolator CMOS 3-CH 10Mbps Automotive 16-Pin SOIC W Tube


安富利:
TRIPLE-CHANNEL DIGITAL ISOLATORS


Chip1Stop:
Digital Isolator Logic 3-CH 10Mbps 16-Pin SOIC W


TME:
Interface; digital isolator; 10Mbps; 2.7÷5.5VDC; SMD; SO16-W


Verical:
Digital Isolator CMOS 3-CH 10Mbps Automotive 16-Pin SOIC W Tube


Newark:
# ANALOG DEVICES  ADUM1301BRWZ  Digital Isolator, 3 Channel, 50 ns, 2.7 V, 5.5 V, SOIC, 16 Pins


Win Source:
DGTL ISO 2.5KV GEN PURP 16SOIC


ADUM1301BRWZ中文资料参数规格
技术参数

电源电压DC 5.00 V

上升/下降时间 2.5 ns

输出电流 ≤30.0 mA

供电电流 8.20 mA

通道数 3

针脚数 16

数据速率 10.0 Mbps

上升时间 3 ns

隔离电压 2500 Vrms

输入电流Min 10 μA

正向电压Max 5 V

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.5 mm

宽度 7.6 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 车用, 通信与网络, Automotive, Industrial, Communications & Networking

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

ADUM1301BRWZ引脚图与封装图
ADUM1301BRWZ引脚图
ADUM1301BRWZ封装图
ADUM1301BRWZ电路图
ADUM1301BRWZ封装焊盘图
在线购买ADUM1301BRWZ
型号: ADUM1301BRWZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  ADUM1301BRWZ  数字隔离器, 3通道, 50 ns, 2.7 V, 5.5 V, SOIC, 16 引脚
替代型号ADUM1301BRWZ
型号/品牌 代替类型 替代型号对比

ADUM1301BRWZ

ADI 亚德诺

当前型号

当前型号

ADUM1301BRW-RL

亚德诺

完全替代

ADUM1301BRWZ和ADUM1301BRW-RL的区别

ADUM1301BRWZ-RL

亚德诺

类似代替

ADUM1301BRWZ和ADUM1301BRWZ-RL的区别

ADUM1301WTRWZ

亚德诺

类似代替

ADUM1301BRWZ和ADUM1301WTRWZ的区别
