ACHR-02V-S

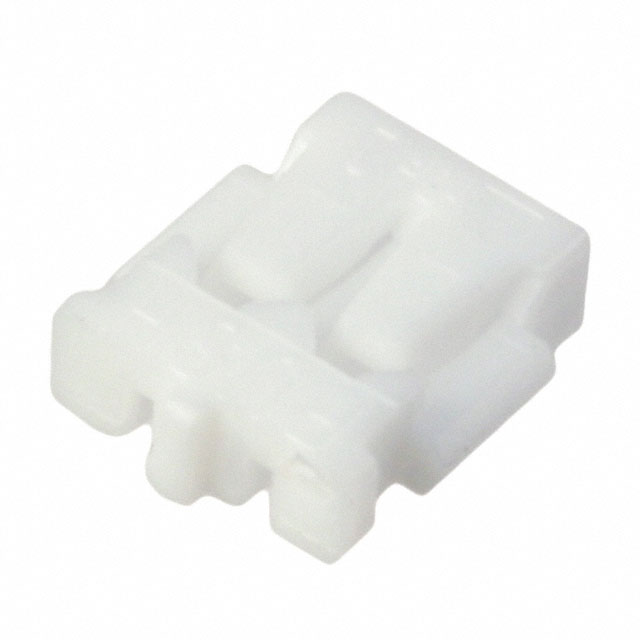

ACHR-02V-S图片1
ACHR-02V-S图片2
ACHR-02V-S图片3
ACHR-02V-S图片4
ACHR-02V-S图片5
ACHR-02V-S概述

JST JAPAN SOLDERLESS TERMINALS  ACHR-02V-S  线至板连接器, ACH系列, 2 触点, 插座, 1.2 mm, 压接, 1 排

The ACH series Disconnectable Crimp Connector is compact and low profile type wire-to-board connector. Wires come out from horizontal direction of connector a low profile and socket is mated with header from vertical direction of connector an excellent workability.

.
Top entry but side feed type
.
Connector for DC power supply
.
Corresponding to sucking nozzle of pick and place machine
ACHR-02V-S中文资料参数规格
技术参数

触点数 2

极性 Female

触点电镀 Gold

额定电压AC 50.0 V

额定电流 2.00 A

绝缘电阻 100 MΩ

排数 1

针脚数 2

接触电阻 10.0 mΩ

额定电流Max 2 A

工作温度Max 85 ℃

工作温度Min -25 ℃

封装参数

封装 P=1.2mm

外形尺寸

高度 1.2 mm

封装 P=1.2mm

物理参数

颜色 Natural

触点材质 Copper

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买ACHR-02V-S
型号: ACHR-02V-S
制造商: JST 日本压着端子
描述:JST JAPAN SOLDERLESS TERMINALS  ACHR-02V-S  线至板连接器, ACH系列, 2 触点, 插座, 1.2 mm, 压接, 1 排
