ADUM4120-1ARIZ参数规格_中文资料_数据手册PDF

ADUM4120-1ARIZ概述

Driver 2.3A 1Out High and Low Side Inv/Non-Inv 6Pin SOIC W Tube

2.3A 栅极驱动器磁耦合 5000Vrms 通道 6-SOIC-IC

立创商城:
ADUM4120-1ARIZ

得捷:
DGTL ISO 5KV 1CH GATE DRVR 6SOIC

艾睿:
Driver 2.3A 1-OUT High Side/Low Side/Isolated Gate Driver Half Brdg 6-Pin SOIC W Tube

Verical:
Driver 2.3A 1-OUT High Side/Low Side/Isolated Gate Driver Half Brdg 6-Pin SOIC W Tube

ADUM4120-1ARIZ中文资料参数规格

技术参数

上升/下降时间 18 ns

输出接口数 1

通道数 1

耗散功率 1000 mW

隔离电压 5000 Vrms

下降时间Max 12 ns

上升时间Max 14 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOIC-6

外形尺寸

封装 SOIC-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Wind Turbines, Building Control and Automation, Instrumentation and Measurement, High Temperature, Power Supplies and Power Management, Standard Linear, Power Management, Process Control and Industrial Automation, Energy Storage, Wireless Infrastructure, Aer, Heating Ventilation and Air Conditioning

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

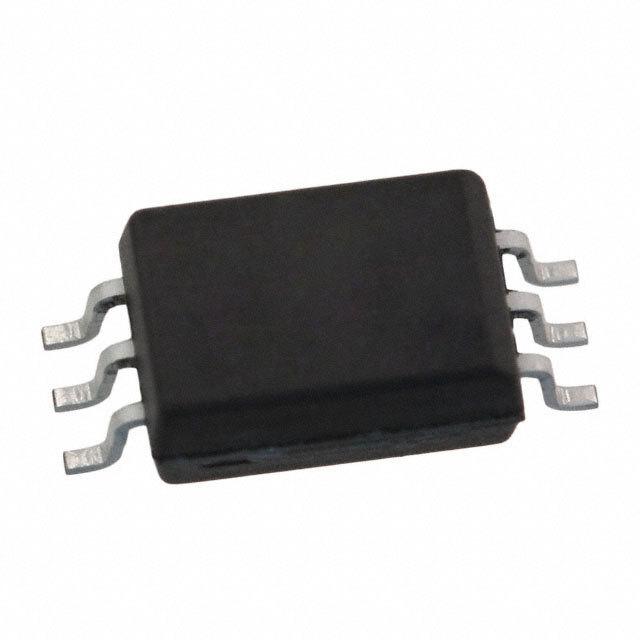

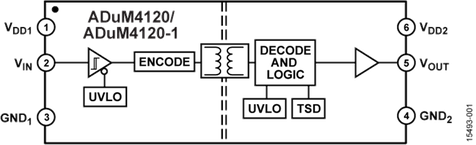

ADUM4120-1ARIZ引脚图与封装图
