AP1507-50D5L-13概述

Conv DC-DC 22V Step Down Single-Out 5V 3A 6Pin5+Tab TO-252 T/R

降压开关稳压器 IC 正固定 5V 1 输出 3A TO-252-6，DPak（5 引线 + 接片）

得捷:
IC REG BUCK 5V 3A TO252-5

艾睿:
Conv DC-DC Single Step Down 24V 6-Pin5+Tab TO-252 T/R

安富利:
Conv DC-DC Single Step Down 24V 6-Pin5+Tab TO-252 T/R

Chip1Stop:
Conv DC-DC Single Step Down 24V 6-Pin5+Tab TO-252 T/R

Win Source:
Buck Switching Regulator IC Positive Fixed 5V 1 Output 3A TO-252-6, DPak 5 Leads + Tab

DeviceMart:
IC REG BUCK 5V 3A TO252-5L

AP1507-50D5L-13中文资料参数规格

技术参数

电源电压DC 22.0V max

输出接口数 1

输出电压 5 V

输出电流 3 A

开关频率 150 kHz

开关电流 4.5 A

输入电压Max 22 V

输入电压Min 4.5 V

输出电压Min 5 V

输出电流Max 3 A

工作温度Max 85 ℃

工作温度Min -20 ℃

输入电压 4.5V ~ 22V

封装参数

安装方式 Surface Mount

引脚数 6

封装 TO-252-5

外形尺寸

封装 TO-252-5

物理参数

工作温度 -20℃ ~ 85℃ TA

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

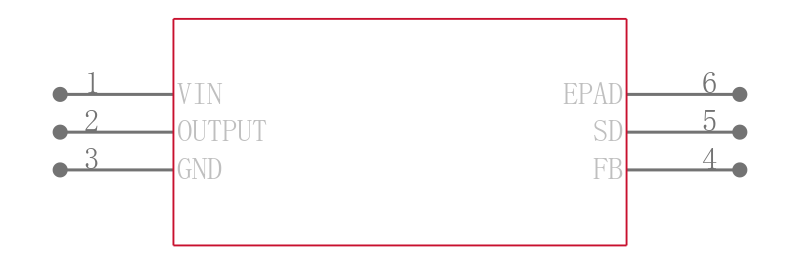

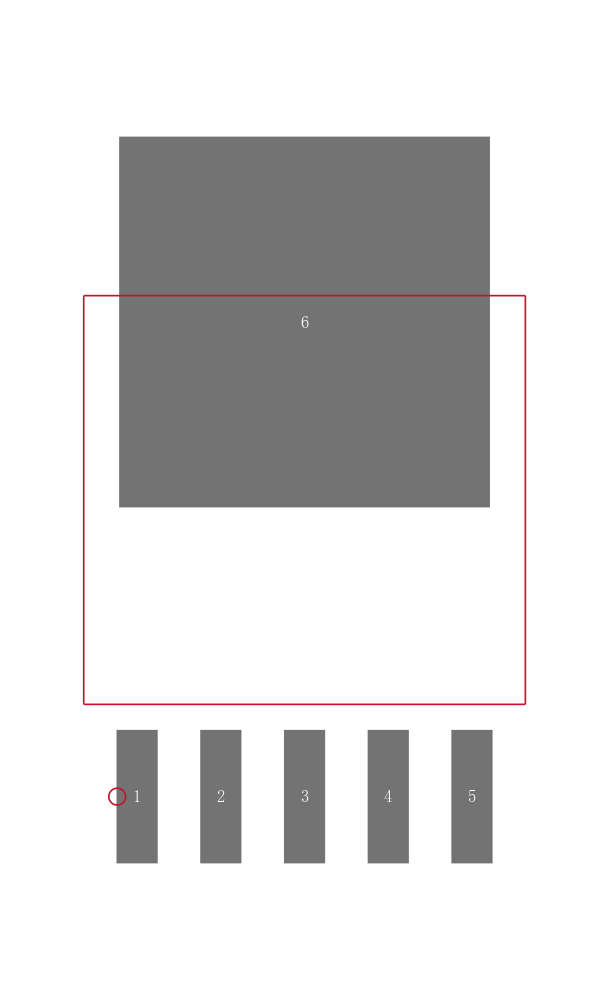

AP1507-50D5L-13引脚图与封装图

在线购买AP1507-50D5L-13

型号： AP1507-50D5L-13

制造商： Diodes 美台

描述：Conv DC-DC 22V Step Down Single-Out 5V 3A 6Pin5+Tab TO-252 T/R

立即咨询

替代型号AP1507-50D5L-13

型号/品牌	代替类型	替代型号对比
AP1507-50D5L-13 Diodes 美台	当前型号	当前型号
AP1507-50D5L-U 美台	完全替代	AP1507-50D5L-13和AP1507-50D5L-U的区别
