Darlington PNP 晶体管，Fairchild Semiconductor### 双极晶体管，Fairchild Semiconductor双极性结点晶体管 BJT 板系列提供完整的解决方案，用于满足各种电路应用需求。 创新的封装设计用于提供最小尺寸、最高可靠性和最大热性能。
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -40V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-EmitterVoltageVCEO| -30V 集电极连续输出电流ICCollector CurrentIC| -1.2A 截止频率fTTranstion FrequencyfT| 220MHz 直流电流增益hFEDC Current GainhFE| 20000 @ -5V,-0.1A 管压降VCE（sat）Collector-Emitter SaturationVoltage| -1V 耗散功率PcPower Dissipation| 350mW/0.35W Description & Applications| • PNP Darlington Transistor • Designed for applications requiring extremely high current gain at currents to 800 mA. • Discrete POWER & Signal Technologies 描述与应用| • PNP达林顿 • 为需要电流增益可达到800mA而设计 • 分立功率与信号技术
额定电压DC -30.0 V
额定电流 -1.20 A
额定功率 250 mW

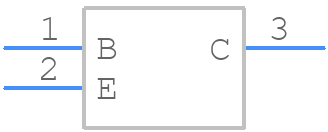

针脚数 3
极性 PNP, P-Channel
耗散功率 350 mW
击穿电压集电极-发射极 30 V
最小电流放大倍数hFE 20000 @100mA, 5V
额定功率Max 350 mW
直流电流增益hFE 20000
工作温度Max 150 ℃
工作温度Min -55 ℃
增益带宽 220 MHz
耗散功率Max 350 mW
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
长度 2.92 mm
宽度 1.3 mm
高度 0.93 mm
封装 SOT-23-3
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
BCV26 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
MMBTA64 飞兆/仙童 | 类似代替 | BCV26和MMBTA64的区别 |
NTE2405 NTE Electronics | 功能相似 | BCV26和NTE2405的区别 |
