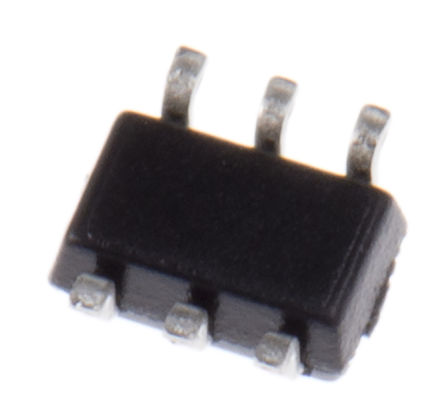

BC846BDW1T1G图片1

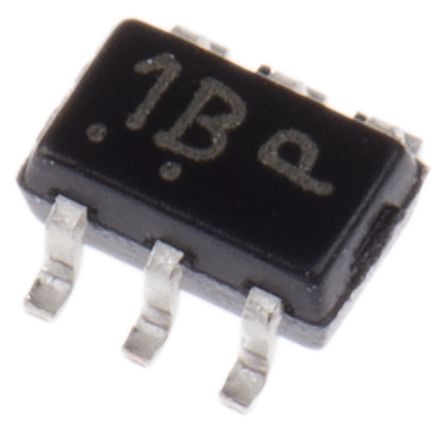

BC846BDW1T1G图片2

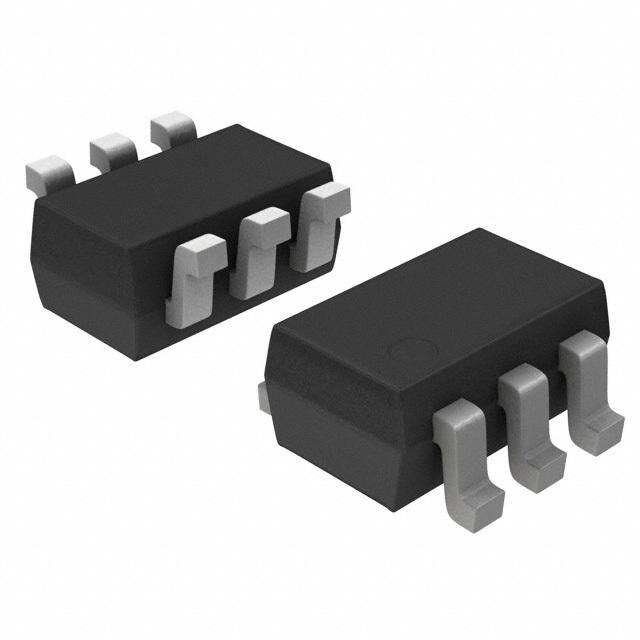

BC846BDW1T1G图片3

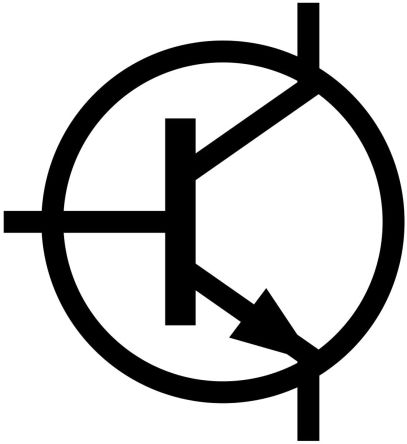

BC846BDW1T1G图片4
BC846BDW1T1G图片5
BC846BDW1T1G图片6
BC846BDW1T1G图片7
BC846BDW1T1G图片8
BC846BDW1T1G图片9
BC846BDW1T1G图片10
BC846BDW1T1G图片11
BC846BDW1T1G图片12
BC846BDW1T1G图片13
BC846BDW1T1G图片14
BC846BDW1T1G图片15
BC846BDW1T1G图片16
BC846BDW1T1G图片17
BC846BDW1T1G概述

ON SEMICONDUCTOR  BC846BDW1T1G  双极晶体管阵列, 通用, 双NPN, 65 V, 380 mW, 100 mA, 200 hFE, SOT-363

小信号 NPN ,

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。

### ,On Semiconductor

ON Semiconductor 的各种双极晶体管,包括以下类别:

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

BC846BDW1T1G中文资料参数规格
技术参数

频率 100 MHz

额定电压DC 65.0 V

额定电流 100 mA

无卤素状态 Halogen Free

针脚数 6

极性 NPN

耗散功率 380 mW

击穿电压集电极-发射极 65 V

集电极最大允许电流 0.1A

最小电流放大倍数hFE 200

额定功率Max 380 mW

直流电流增益hFE 290

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 380 mW

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-6

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, 电源管理, 音频, Audio

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

BC846BDW1T1G引脚图与封装图
BC846BDW1T1G引脚图
BC846BDW1T1G封装焊盘图
在线购买BC846BDW1T1G
型号: BC846BDW1T1G
描述:ON SEMICONDUCTOR  BC846BDW1T1G  双极晶体管阵列, 通用, 双NPN, 65 V, 380 mW, 100 mA, 200 hFE, SOT-363
替代型号BC846BDW1T1G
型号/品牌 代替类型 替代型号对比

BC846BDW1T1G

ON Semiconductor 安森美

当前型号

当前型号

BC846BDW1T1

安森美

完全替代

BC846BDW1T1G和BC846BDW1T1的区别

BC846S@115

恩智浦

类似代替

BC846BDW1T1G和BC846S@115的区别

BC846BS,115

恩智浦

功能相似

BC846BDW1T1G和BC846BS,115的区别
