NXP BC847BPN 双极晶体管阵列, 通用, NPN, PNP, 45 V, 200 mW, 100 mA, 200 hFE, SC-88
集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO| 50V/-50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO| 45V/-45V 集电极连续输出电流IC Collector CurrentIC| 100mA/-100mA 截止频率fT Transtion FrequencyfT| 100MHz 直流电流增益hFE DC Current GainhFE| 200~450 管压降VCE(sat) Collector-Emitter Saturation Voltage| 300mV 耗散功率Pc Power Dissipation| 200mW Description & Applications| Features • NPN/PNP general purpose transistor • Low collector capacitance • Low collector-emitter saturation voltage • Closely matched current gain • Reduces number of components and boardspace • No mutual interference between the transistors. APPLICATIONS • General purpose switching and amplification. 描述与应用| 特点 •NPN/ PNP通用 •低集电极电容 •低集电极 - 发射极饱和电压 •紧密匹配的电流增益 •组件和boardspace减少 •晶体管之间没有相互干扰。 应用 •通用开关和放大。

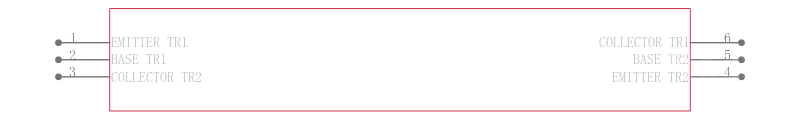

针脚数 6
极性 N-Channel, P-Channel, NPN, PNP
耗散功率 200 mW
直流电流增益hFE 200
工作温度Max 150 ℃
耗散功率Max 300 mW
安装方式 Surface Mount
引脚数 6

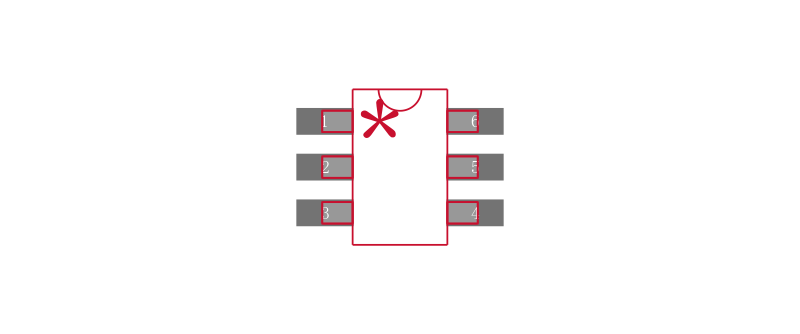

封装 SC-88
封装 SC-88
产品生命周期 Unknown
包装方式 Tape & Reel TR
制造应用 Power Management, Consumer Electronics, Industrial, Signal Processing, 电源管理, 便携式器材, 信号处理, Portable Devices, 消费电子产品, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
BC847BPN NXP 恩智浦 | 当前型号 | 当前型号 |
BC847BS 恩智浦 | 类似代替 | BC847BPN和BC847BS的区别 |
BC847BS,115 恩智浦 | 功能相似 | BC847BPN和BC847BS,115的区别 |
BC847BPN,115 恩智浦 | 功能相似 | BC847BPN和BC847BPN,115的区别 |
