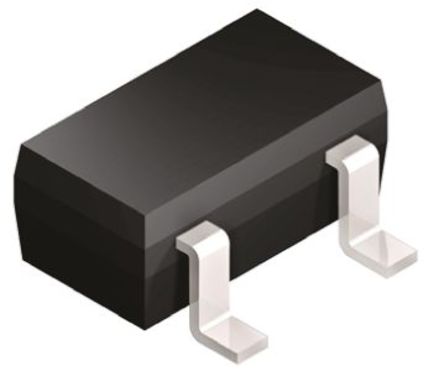

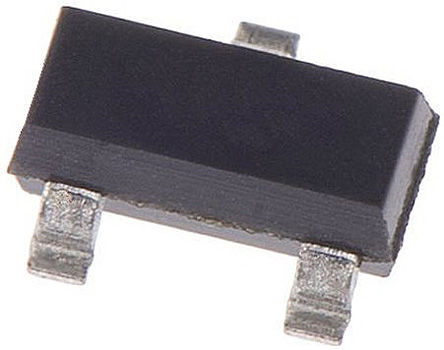

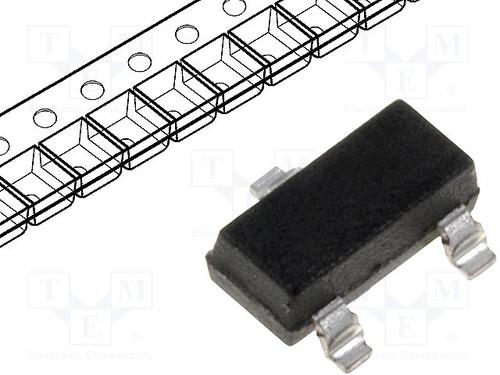

ON SEMICONDUCTOR  BC850CLT1G  单晶体管 双极, 通用, NPN, 45 V, 100 MHz, 225 mW, 100 mA, 800 hFE

小信号 NPN ,

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。

### ,On Semiconductor

ON Semiconductor 的各种双极晶体管,包括以下类别:

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

BC850CLT1G中文资料参数规格
技术参数

频率 100 MHz

额定电压DC 45.0 V

额定电流 100 mA

针脚数 3

极性 NPN

耗散功率 225 mW

击穿电压集电极-发射极 45 V

集电极最大允许电流 0.1A

最小电流放大倍数hFE 420 @2mA, 5V

额定功率Max 225 mW

直流电流增益hFE 420

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 300 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.9 mm

宽度 1.3 mm

高度 0.94 mm

封装 SOT-23-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Automotive, 工业, Industrial, 车用, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

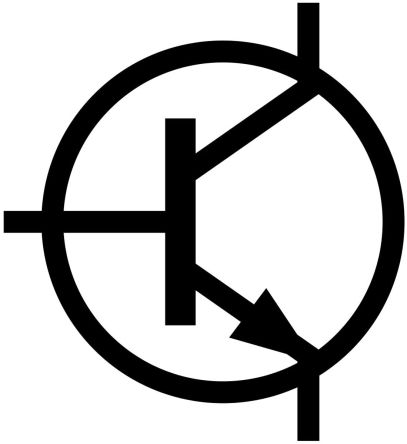

BC850CLT1G引脚图与封装图
BC850CLT1G引脚图
BC850CLT1G封装焊盘图
在线购买BC850CLT1G
型号: BC850CLT1G
描述:ON SEMICONDUCTOR  BC850CLT1G  单晶体管 双极, 通用, NPN, 45 V, 100 MHz, 225 mW, 100 mA, 800 hFE
