PNP 晶体管，40 至 50V，Fairchild Semiconductor### 双极晶体管，Fairchild Semiconductor双极性结点晶体管 BJT 板系列提供完整的解决方案，用于满足各种电路应用需求。 创新的封装设计用于提供最小尺寸、最高可靠性和最大热性能。
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -45V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −45V 集电极连续输出电流ICCollector CurrentIC| −100mA/-0.1A 截止频率fTTranstion FrequencyfT| 直流电流增益hFEDC Current GainhFE| 250~460 管压降VCE（sat）Collector-Emitter SaturationVoltage| −550mV/-0.55V 耗散功率PcPoWer Dissipation| 350mW/0.35W Description & Applications| PNP EPITAXIAL SILICON TRANSISTOR GENERAL PURPOSE TRANSISTOR 描述与应用| PNP外延硅 通用晶体管
额定电压DC -45.0 V
额定电流 -100 mA
针脚数 3
极性 PNP, P-Channel
耗散功率 350 mW
击穿电压集电极-发射极 45 V
最小电流放大倍数hFE 250 @2mA, 5V
最大电流放大倍数hFE 460
额定功率Max 350 mW
直流电流增益hFE 250
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 350 mW
安装方式 Surface Mount
引脚数 3

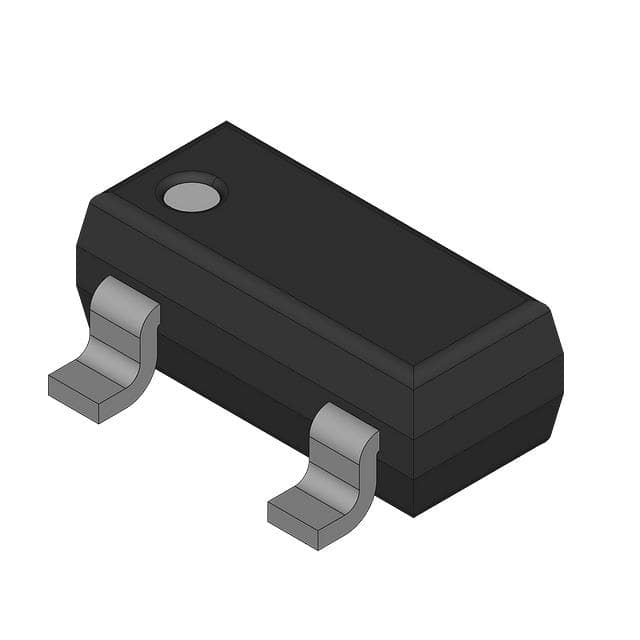

封装 SOT-23-3
长度 2.9 mm
宽度 1.3 mm
高度 0.93 mm
封装 SOT-23-3
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
BCX71J Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
BCX71J_D87Z 飞兆/仙童 | 类似代替 | BCX71J和BCX71J_D87Z的区别 |
BCX71J,215 恩智浦 | 功能相似 | BCX71J和BCX71J,215的区别 |
BCX71JE6327HTSA1 英飞凌 | 功能相似 | BCX71J和BCX71JE6327HTSA1的区别 |
