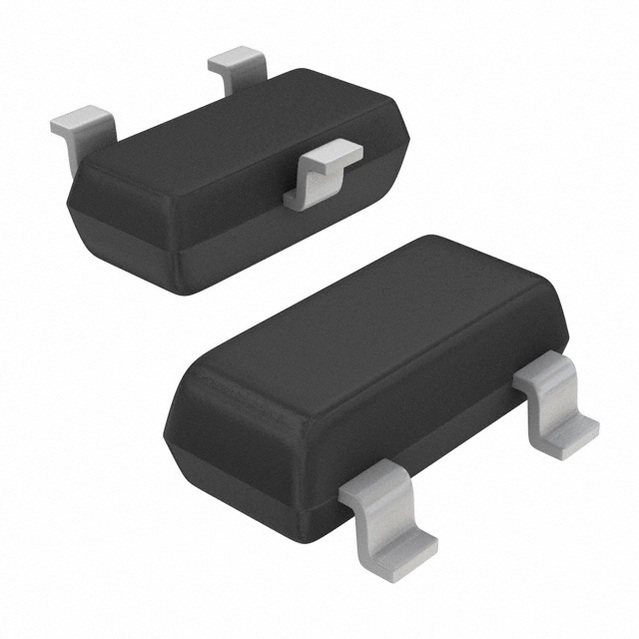

ON SEMICONDUCTOR  BCX17LT1G  单晶体管 双极, PNP, 45 V, 300 mW, 500 mA, 100 hFE

集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -50V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −45V 集电极连续输出电流ICCollector CurrentIC| −500mA/-0.5A 截止频率fTTranstion FrequencyfT| 直流电流增益hFEDC Current GainhFE| 100~600 管压降VCE(sat)Collector-Emitter SaturationVoltage| −620mV/-0.62V 耗散功率PcPoWer Dissipation| 300mW/0.3W Description & Applications| General Purpose Transistors Voltage and Current are Negative for PNP Transistors Features • Pb−Free Package is Available 描述与应用| 通用 (PNP晶体管负电压和电流) 特点 •无铅包装是可用

BCX17LT1G中文资料参数规格
技术参数

额定电压DC -45.0 V

额定电流 -500 mA

针脚数 3

极性 PNP, P-Channel

耗散功率 300 mW

击穿电压集电极-发射极 45 V

集电极最大允许电流 0.5A

最小电流放大倍数hFE 100 @100mA, 1V

额定功率Max 300 mW

直流电流增益hFE 100

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 300 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.9 mm

宽度 1.3 mm

高度 0.94 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

数据手册

BCX17LT1G引脚图与封装图
BCX17LT1G引脚图
BCX17LT1G封装焊盘图
在线购买BCX17LT1G
型号: BCX17LT1G
描述:ON SEMICONDUCTOR  BCX17LT1G  单晶体管 双极, PNP, 45 V, 300 mW, 500 mA, 100 hFE
替代型号BCX17LT1G
型号/品牌 代替类型 替代型号对比

BCX17LT1G

ON Semiconductor 安森美

当前型号

当前型号

BC807-16LT1G

安森美

类似代替

BCX17LT1G和BC807-16LT1G的区别

BC807-16LT3G

安森美

类似代替

BCX17LT1G和BC807-16LT3G的区别

BCX17LT1

安森美

类似代替

BCX17LT1G和BCX17LT1的区别
