高速与高电压运算放大器 High Speed with High Voltage Operational Amplifiers
●General Description
BA3472,BA3472R,BA3474,BA3474R are dual and quad high slew rate amplifier with wide operating voltage range +3V to +36Vsingle supply. Especially, there characteristics are high slew rate 10V/μs and wide gain band width 4MHz.
●Features
Operable with a single power supply
Wide operating supply voltage
Internal phase compensation
High open loop voltage gain
Internal ESD protection circuit
Operable low input voltage around GND level
Wide output voltage range
●Application
Current sense application
Buffer application amplifier
Active filter
Consumer electronics
供电电流 4 mA
电路数 2
针脚数 8
耗散功率 0.78 W
共模抑制比 60 dB
带宽 4 MHz
增益频宽积 4 MHz
输入补偿电压 1.5 mV
输入偏置电流 100 nA
工作温度Max 85 ℃
工作温度Min -40 ℃
增益带宽 4 MHz
耗散功率Max 780 mW
共模抑制比Min 60 dB
安装方式 Surface Mount
引脚数 8

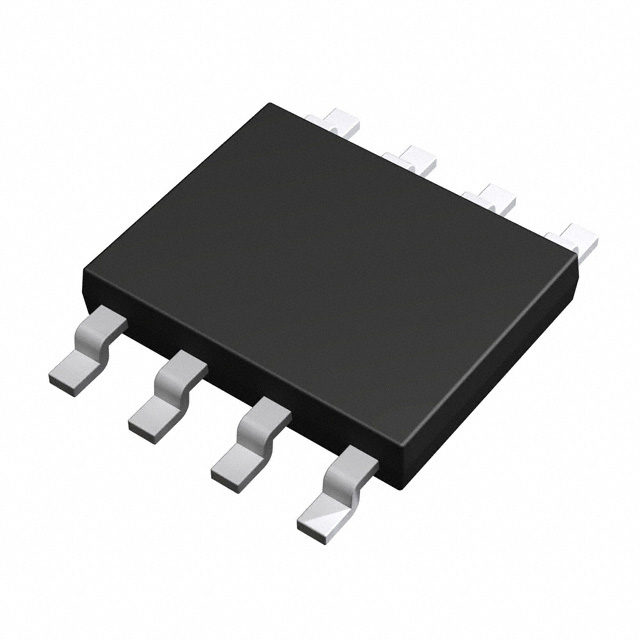

封装 SOP-8
封装 SOP-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
香港进出口证 NLR
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
BA3472F-E2 ROHM Semiconductor 罗姆半导体 | 当前型号 | 当前型号 |
MC33272ADR2G 安森美 | 功能相似 | BA3472F-E2和MC33272ADR2G的区别 |
MC33272ADG 安森美 | 功能相似 | BA3472F-E2和MC33272ADG的区别 |
ADA4505-2ARMZ 亚德诺 | 功能相似 | BA3472F-E2和ADA4505-2ARMZ的区别 |
