BAT54C-V-GS08参数规格_中文资料_数据手册PDF

BAT54C-V-GS08概述

小信号肖特基二极管，单，双 Small Signal Schottky Diodes, Single & Dual

**Features:**

* These Diodes Feature Very Low Turn-On Voltage and Fast Switching

* These Devices Are Protected By a PN Junction Guard Ring Against Excessive Voltage, Such as Electrostatic Discharges

* Lead Pb-Free Component

* Component in Accordance to RoHS 2002/95/EC and WEEE 2002/96/EC

贸泽:
Schottky Diodes & Rectifiers 200mA 30 Volt

艾睿:
Diode Small Signal Schottky 30V 0.2A Automotive 3-Pin SOT-23 T/R

Allied Electronics:
Diode, Small Signal; 200 mA; 30 V Min.; 1000 mV Max.; 230 mW; 430 degC/W

BAT54C-V-GS08中文资料参数规格

技术参数

额定电流 300 A

正向电压 800 mV

耗散功率 230 mW

反向恢复时间 5 ns

正向电流 200 mA

最大正向浪涌电流（Ifsm） 0.6 A

正向电压Max 800mV @100mA

工作温度Max 125 ℃

工作温度Min 65 ℃

工作结温Max 125 ℃

封装参数

安装方式 Surface Mount

引脚数 3

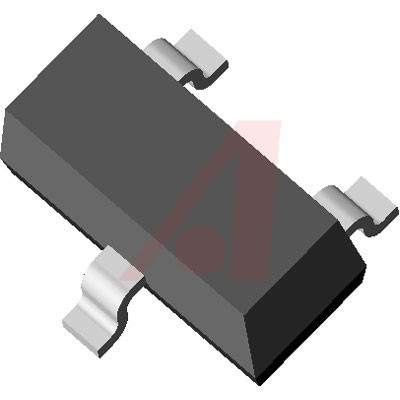

封装 SOT-23-3

外形尺寸

长度 3.1 mm

宽度 1.43 mm

高度 0.975 mm

封装 SOT-23-3

物理参数

工作温度 65℃ ~ 150℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买BAT54C-V-GS08

型号： BAT54C-V-GS08

制造商： Vishay Semiconductor 威世

描述：小信号肖特基二极管，单，双 Small Signal Schottky Diodes, Single & Dual

替代型号BAT54C-V-GS08

型号/品牌	代替类型	替代型号对比
BAT54C-V-GS08 Vishay Semiconductor 威世	当前型号	当前型号
BAT54CLT1G 安森美	功能相似	BAT54C-V-GS08和BAT54CLT1G的区别
BAT54C-7-F 美台	功能相似	BAT54C-V-GS08和BAT54C-7-F的区别
BAT54A-7-F 美台	功能相似	BAT54C-V-GS08和BAT54A-7-F的区别
