BAS70-04-E3-08参数规格_中文资料_数据手册PDF

BAS70-04-E3-08概述

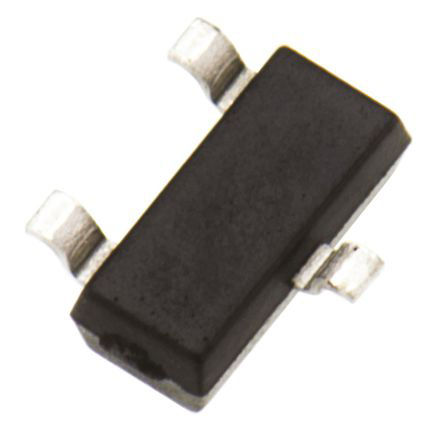

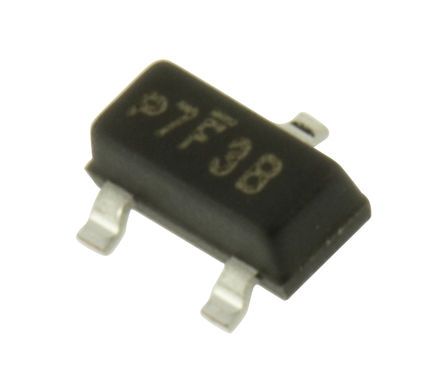

VISHAY BAS70-04-E3-08 小信号肖特基二极管, 双系列, 70 V, 150 mA, 1 V, 600 mA, 125 °C

The is a dual Small Signal Schottky Diode features very low turn-on voltage and fast switching. This dual serial configuration device is protected by a PN junction guard ring against excessive voltage, such as electrostatic discharges.

.: AEC-Q101 qualified

.: -55 to 125°C Operating temperature range

BAS70-04-E3-08中文资料参数规格

技术参数

针脚数 3

正向电压 410mV @1mA

耗散功率 200 mW

反向恢复时间 5 ns

正向电流 150 mA

最大正向浪涌电流（Ifsm） 600 mA

正向电压Max 1 V

正向电流Max 0.2 A

工作温度Max 125 ℃

工作温度Min -65 ℃

工作结温 125 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 3.1 mm

宽度 1.15 mm

高度 1.05 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Commercial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买BAS70-04-E3-08

型号： BAS70-04-E3-08

制造商： Vishay Semiconductor 威世

描述：VISHAY BAS70-04-E3-08 小信号肖特基二极管, 双系列, 70 V, 150 mA, 1 V, 600 mA, 125 °C

立即咨询

替代型号BAS70-04-E3-08

型号/品牌	代替类型	替代型号对比
BAS70-04-E3-08 Vishay Semiconductor 威世	当前型号	当前型号
BAS70-04FILM 意法半导体	功能相似	BAS70-04-E3-08和BAS70-04FILM的区别
1N5819 Multicomp	功能相似	BAS70-04-E3-08和1N5819的区别
BAS70-04 台湾半导体	功能相似	BAS70-04-E3-08和BAS70-04的区别
