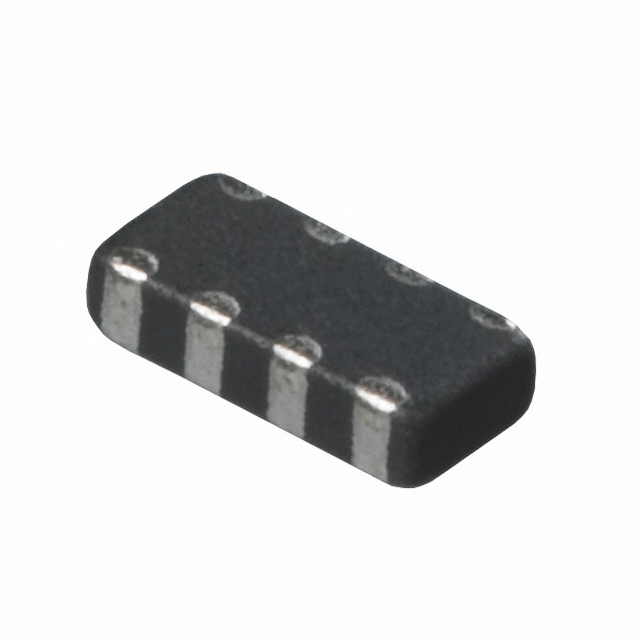

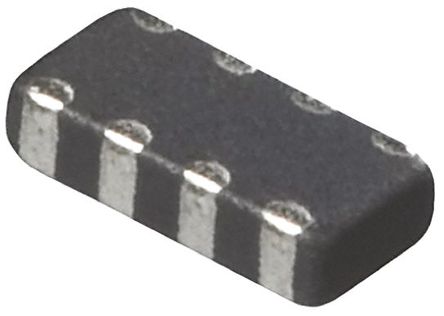

Murata 1206 BLA31A/B 系列芯片磁珠电感器阵列BLA31A/B 系列是高性能 EMI 滤波器,采用铁氧体磁珠的四条电路组成。 BLA31A/B 系列适用于小型数字设备中的 EMI 抑制。 此系列内提供两种类型的阻抗特性,这些铁氧体磁珠可提供宽衰减频率范围。 外部电极的镍挡板结构具有极好的耐热焊接。 此系列特别适合用于高密度安装,且可以使用回流或流动焊接。 这些铁氧体磁珠适用于一般用途。### SMT 1206 电感器(扼流圈)
阵列类型Filter Type| 4线阵列 4 Line Array \---|--- 不同频率时的阻抗Impedance @ Frequency| 120Ω/Ohm 额定电流Current Rating| 50mA DC电阻DCRDC Resistance | 0.6Ω/Ohm Description & Applications| Feature a1/2 DC resistance than conventional type by latest technology New ferrite material Optimum ferrite firing condition Fine piling technology Advanced coil pattern design technology aImproved stability of performance at heat shock aWide line-up from 10 to 1000ohm@100MHz useful for signal line Advantage aHigh Rated Current Good for Miniaturize of high power equipment aLower Voltage down at Ferrite bead Good for Battery driven equipment by saving running voltage margin aHigher Reliability 描述与应用| 特点 通过最新的技术,比传统型的A1/ 2的直流电阻 新型材料 最佳铁氧体射击条件 精细打桩技术 先进的线圈模式设计技术 aImproved性能稳定,热休克 aWide线从10个增加到1000ohm(@100MHz时)有用信号线 优点 aHigh额定电流 适合高功率设备的微型拍摄 aLower电压下降磁珠 适合电池驱动设备的节能运行电压裕 较高的可靠性
频率 100 MHz
额定电流 150 mA
电路数 4
电阻 120 Ω
屏蔽 No
阻抗 120 Ω
测试频率 100 MHz
电阻DC) ≤200 mΩ
额定电流Max 150 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
电阻DC Max 200 mΩ
安装方式 Surface Mount
封装公制 3216
封装 1206
长度 3.2 mm
宽度 1.8 mm
高度 1 mm
封装公制 3216
封装 1206
材质 Ferrite
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
BLA31AG121SN4D muRata 村田 | 当前型号 | 当前型号 |
BK32164M121-T 太诱 | 功能相似 | BLA31AG121SN4D和BK32164M121-T的区别 |
BLA31AG121SN4 村田 | 功能相似 | BLA31AG121SN4D和BLA31AG121SN4的区别 |
BLA31AG121SN4K 村田 | 功能相似 | BLA31AG121SN4D和BLA31AG121SN4K的区别 |
