BYG22DHE3/TR概述

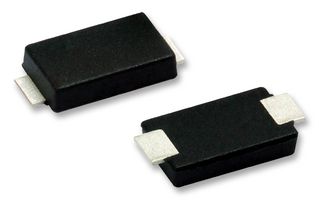

VISHAY BYG22DHE3/TR 快速/超快二极管, AEC-Q101, 单, 200 V, 2 A, 1.1 V, 25 ns, 35 A

The is an ultra-fast Avalanche SMD Rectifier with solderable matte tin-plated terminals. It is suitable for use in high frequency rectification and free-wheeling application in switching mode converters and inverters.

.: Colour band denotes cathode end

.: Low-profile package

.: Ideal for automated placement

.: Glass-passivated pallet chip junction

.: Low reverse current

.: Low forward voltage

.: Soft recovery characteristic

.: Ultra-fast reverse recovery time

.: Meets MSL level 1 as per J-STD-020, LF maximum peak of 260°C

.: AEC-Q101 qualified

BYG22DHE3/TR中文资料参数规格

技术参数

正向电压 1.1V @2A

反向恢复时间 25 ns

正向电流 2 A

最大正向浪涌电流（Ifsm） 35 A

正向电压Max 1.1 V

正向电流Max 2 A

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AC

外形尺寸

长度 4.5 mm

宽度 2.79 mm

高度 2.09 mm

封装 DO-214AC

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Power Management, Consumer Electronics, Computers & Computer Peripherals, Communications & Networking, 车用, Automotive, Commercial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买BYG22DHE3/TR

型号： BYG22DHE3/TR

制造商： Vishay Semiconductor 威世

描述：VISHAY BYG22DHE3/TR 快速/超快二极管, AEC-Q101, 单, 200 V, 2 A, 1.1 V, 25 ns, 35 A

立即咨询

替代型号BYG22DHE3/TR

型号/品牌	代替类型	替代型号对比
BYG22DHE3/TR Vishay Semiconductor 威世	当前型号	当前型号
BYG22D-E3/TR 威世	完全替代	BYG22DHE3/TR和BYG22D-E3/TR的区别
BYG22DHE3/TR3 威世	类似代替	BYG22DHE3/TR和BYG22DHE3/TR3的区别
RS2B Taitron	功能相似	BYG22DHE3/TR和RS2B的区别
