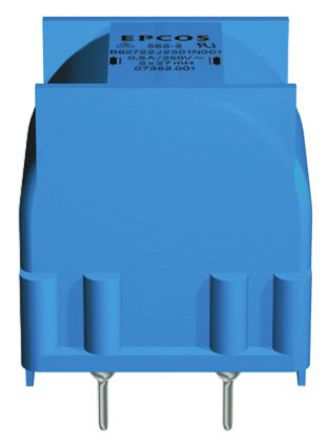

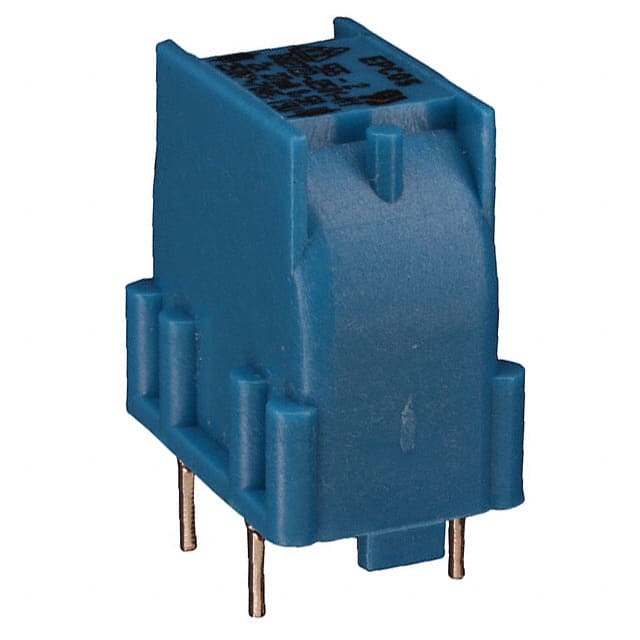

Epcos B82721A 系列共模扼流圈电流补偿环芯双扼流圈，带有阻燃灌封和封装（符合 UL94V-0）的铁氧体磁芯 凭借独特的卷绕技术实现高谐振频率 应用包括计算机、电视及其它灵敏电子设备的开关模式电源。 此外，B82721/2/3/4/5A 系列扼流圈适用于灯中的电子镇流器，B82725J 系列扼流圈适用于洗衣机和充电器。 薄型水平 -A/-B 类型 垂直 -J/-K 类型可节省印刷电路板的空间 型号 | B82721 | B82722 | B82723 | B82724 | B82725 ---|---|---|---|---|--- 印刷电路板引脚间距 mm | 10x15 | 12.5x20 -A, 12.5x10 -J | 15x25 -A, 15x12.5 -J | 30x20 -B | 15x40 引脚截面面积 mm | 0.7x0.7 | 0.7x0.7 | 0.7x0.7 | 0.7x0.7 | 1.0x1.0 LR 测量频率 | 10kHz 1mH, 100kHz >1 | 10kHz 1mH, 100kHz >1 | 10kHz 1mH, 100kHz >1 | 10kHz 1mH, 100kHz >1 | 10kHz 1mH, 100kHz >1 绝缘电阻测试电压（线-线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） IEC 气候类别 | 40/125/56 | 40/125/56 | 40/125/56 | 40/125/56 | 40/125/56 ### 注所述额定电流 IR 是指在 50 Hz @ TA 40 °C 条件下。 所述额定电感 LR 是指在 20 °C 条件下每个线圈的电感 ### 认可VDE；UL 认证元件### 标准VDE 0565-2 UL 1283### Epcos 引线型电感器（扼流圈）
B82721A 系列共模
电流补偿环芯双扼流圈，带有阻燃灌封和封装（符合 UL94V-0）的铁氧体磁芯
凭借独特的卷绕技术实现高谐振频率
应用包括计算机、电视及其它灵敏电子设备的开关模式电源。 此外，B82721/2/3/4/5A 系列扼流圈适用于灯中的电子镇流器，B82725J 系列扼流圈适用于洗衣机和充电器。
薄型水平 -A/-B 类型
垂直 -J/-K 类型可节省印刷电路板的空间
### 注
所述额定电流 IR 是指在 50 Hz @ TA 40 °C 条件下。
所述额定 LR 是指在 20 °C 条件下每个线圈的电感
### 认可
VDE；UL 认证元件
### 标准
VDE 0565-2 UL 1283
### 认可
UL; VDE
额定电流 0.5 A
容差 ±30 %
电感 27 mH
电阻 1.20 Ω
测试频率 10 kHz
电阻DC） 1.2 Ω
额定电流DC 500 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压 250 VAC
电阻DC Max 1.2 Ω
安装方式 Through Hole
引脚数 4
封装 Through Hole
长度 23.3 mm
宽度 16.1 mm
高度 25.4 mm
封装 Through Hole
产品生命周期 Active
包装方式 Box
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
