ETD 59 铁氧体磁芯磁芯 ETD 符合 IEC 51CO276 铁氧体磁芯无空隙 磁形式特征 --- 芯类型 | ΣI/A | Ie | Ae | A 分钟 | Ve | mm-1 | mm | mm | mm | mm ETD 59 | 0.38 | 139 | 368 | 368 | 51 200 | **尺寸 "g" mm** | **AL 标准值 nH** | **材料** | **类型** ---|---|---|---|--- ETD 59 | - | 5300 | N87 | B66397GX187 **由 Duroplast GV 制成的线圈 UL 94 V-0** | | | | | **箱体** | **AN mm** | **引脚** | **类型** ETD 59 | 1 | 365,6 | 24 | B66398W1024T1 1 必须为带有空隙的磁芯（尺寸 "g"）订购无空隙的相应磁芯（尺寸 "g" = 0）。 两个磁芯都必须符合指定的 AL 标准值。 | | | | ### 变压器铁氧体套件 - 磁芯表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准

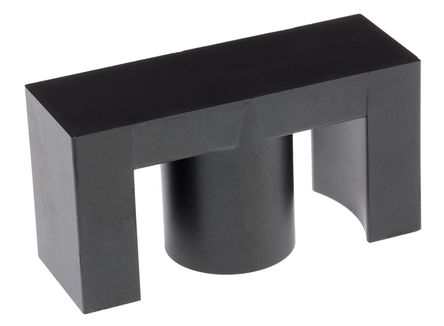

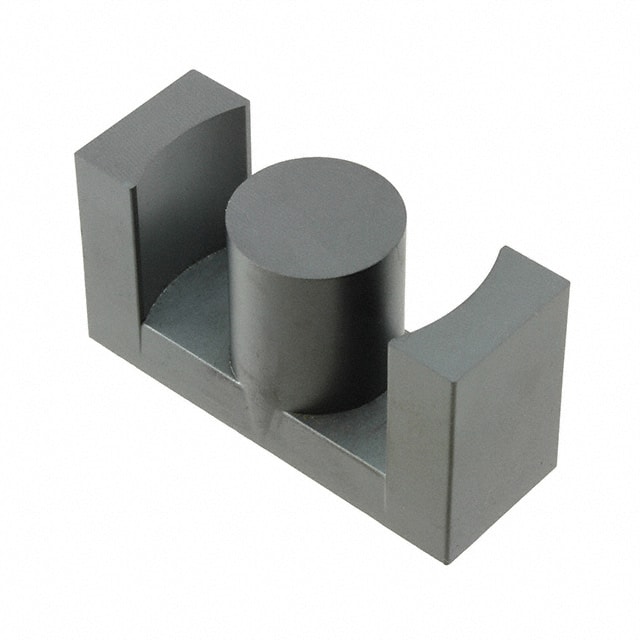

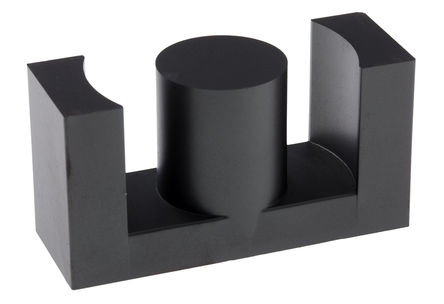

ETD 59 铁氧体磁芯
磁芯 ETD 符合 IEC 51CO276
铁氧体磁芯无空隙
### 变压器铁氧体套件 - 磁芯
表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准
欧时:
### ETD 59 铁氧体磁芯磁芯 ETD 符合 IEC 51CO276 铁氧体磁芯无空隙 磁形式特征 --- 芯类型 | ΣI/A | Ie | Ae | A 分钟 | Ve | mm-1 | mm | mm | mm | mm ETD 59 | 0.38 | 139 | 368 | 368 | 51 200 | **尺寸 "g" mm** | **AL 标准值 nH** | **材料** | **类型** ---|---|---|---|--- ETD 59 | - | 5300 | N87 | B66397GX187 **由 Duroplast GV 制成的线圈 UL 94 V-0** | | | | | **箱体** | **AN mm** | **引脚** | **类型** ETD 59 | 1 | 365,6 | 24 | B66398W1024T1 1 必须为带有空隙的磁芯（尺寸 "g"）订购无空隙的相应磁芯（尺寸 "g" = 0）。 两个磁芯都必须符合指定的 AL 标准值。 | | | | ![http://china.rs-online.com/largeimages/LD212934-01.gif]http://china.rs-online.com/largeimages/LD212934-01.gif ### 变压器铁氧体套件 - 磁芯表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准
e络盟:
变压器铁芯, ETD, ETD59/31/22, N87, 139 mm, 368 mm²
艾睿:
Ferrite Core ETD Core 59.8mm 22.1mm 31.2mm SMPS Transformer
Chip1Stop:
Ferrite Core ETD Core 59.8mm 22.1mm 31.2mm SMPS Transformer
Verical:
Ferrite Core ETD Core 59.8mm 22.1mm 31.2mm SMPS Transformer
Newark:
# EPCOS B66397G0000X187 Transformer Cores, ETD, ETD59/31/22, N87, 139 mm, 368 mm
