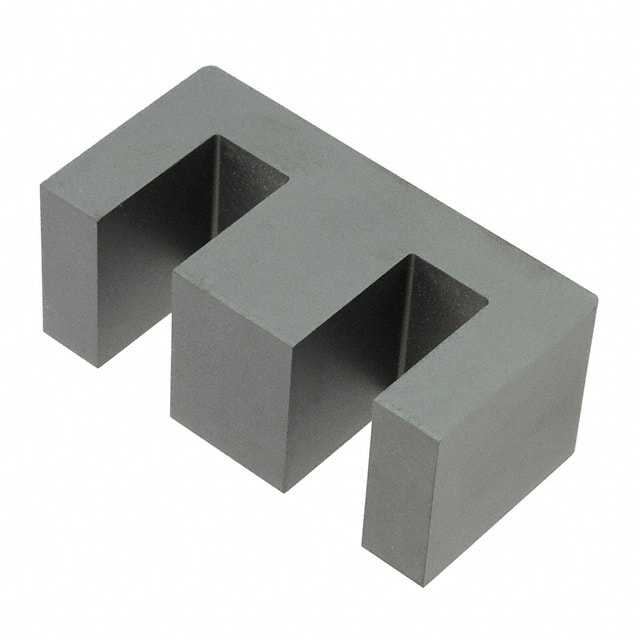

EPCOS B66387G0000X127 变压器铁芯, E, E65/32/27, N27, 147 mm, 535 mm²

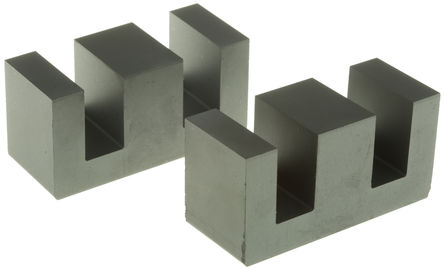

E 65/32/27 和 E 70/33/32 磁芯
所提供的无空气隙铁氧体磁芯
尺寸 mm
---
芯类型 | a | b | c | D | e | f
E 65/32/27 | 65+1.5/-1.2 | 32.8-0.6 | 27.4-1.0 | 44.2 +1.8 | 22.2 +0.8 | 20-0.7
E 70/33/32 | 70.50±1.0 | 33.2-0.5 | 32.8-8 | 48 +1.5 | 21.9 +0.7 | 22-0.7
磁形式特征
---
芯类型 | ΣI/A mm-1 | Ie mm | Ae mm2 | Vmin mm2 | Ve mm3
E 65/32/27 | 0.27 | 147 | 535 | 529 | 78600
E 70/33/32 | 0.22 | 149 | 683 | 676 | 102000
技术参数
---
**铁氧体磁芯 E 65/32/27 符合 DIN 41 295** | |
AL 标准值 | 材料 | 类型
7200 nH | N27 | B66387GX127
7900 nH | N87 | B66387GX187
**铁氧体磁芯 E 70/33/32 符合 DIN 41 295** | |
AL 标准值 | 材料 | 类型
8850 nH | N27 | B66371GX127
9700 nH | N87 | B66371GX187
