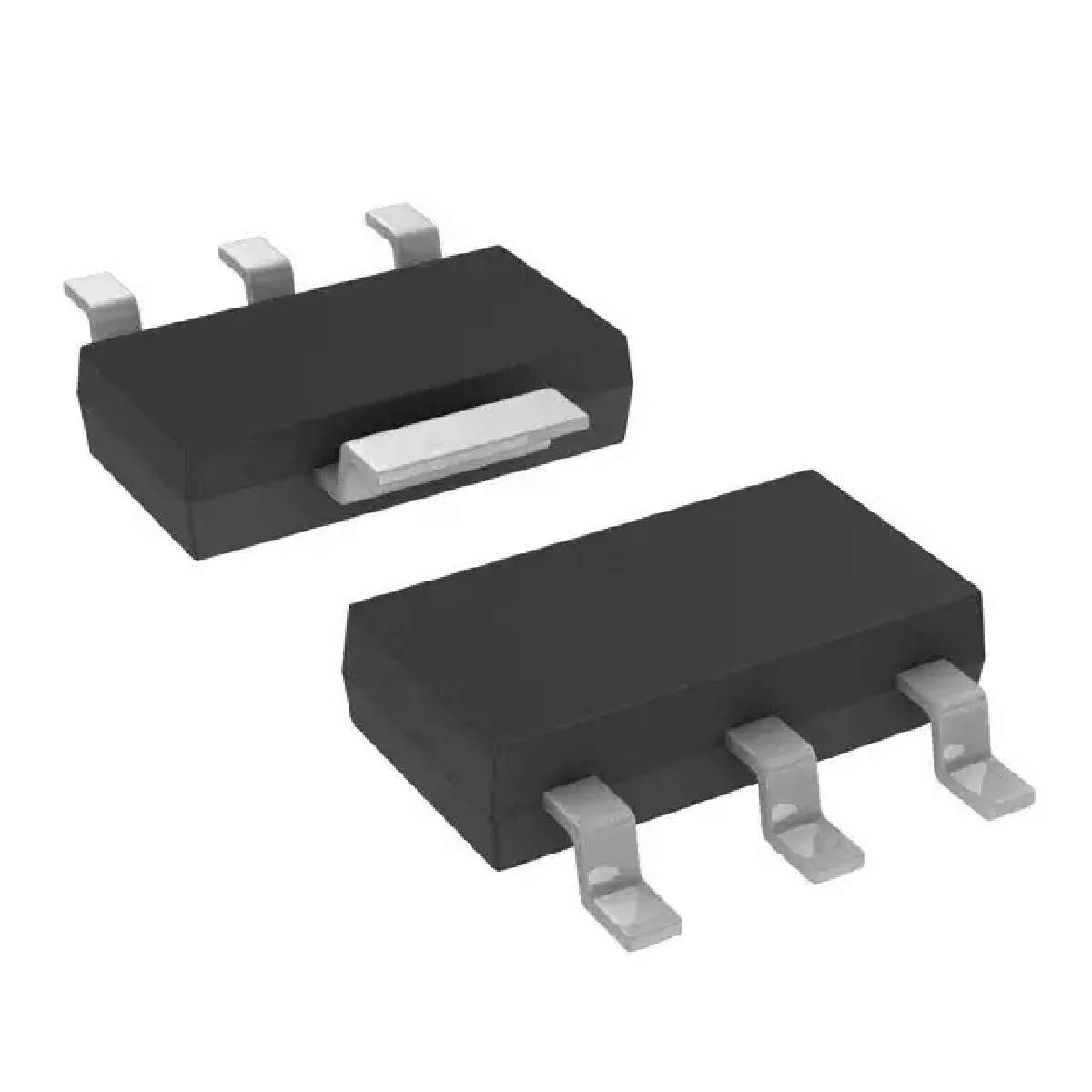

BSP92PH6327XTSA1图片1

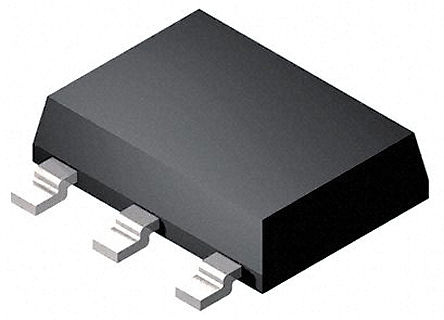

BSP92PH6327XTSA1图片2

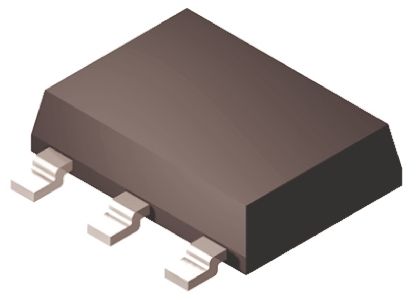

BSP92PH6327XTSA1图片3
BSP92PH6327XTSA1图片4
BSP92PH6327XTSA1图片5
BSP92PH6327XTSA1图片6
BSP92PH6327XTSA1图片7
BSP92PH6327XTSA1图片8
BSP92PH6327XTSA1图片9
BSP92PH6327XTSA1图片10
BSP92PH6327XTSA1图片11
BSP92PH6327XTSA1图片12
BSP92PH6327XTSA1概述

Infineon SIPMOS® P 通道 MOSFET**Infineon** SIPMOS® 小信号 P 通道 MOSFET 具有多种功能,可能包括增强模式、连续漏极电流(约低至 80A)及宽工作温度范围。 SIPMOS 功率晶体管可用于多种应用,包括电信、eMobility、笔记本、直流/直流设备以及汽车工业。 · 符合 AEC Q101 标准(请参阅数据表) · 无铅引线电镀,符合 RoHS 标准

SIPMOS® P 通道 MOSFET

**Infineon** SIPMOS® 小信号 P 通道 MOSFET 具有多种功能,可能包括增强模式、连续漏极电流(约低至 80A)及宽工作温度范围。 SIPMOS 功率可用于多种应用,包括电信、eMobility、笔记本、直流/直流设备以及汽车工业。

· 符合 AEC Q101 标准(请参阅数据表)

· 无铅引线电镀,符合 RoHS 标准

### MOSFET 晶体管,Infineon

Infineon 提供庞大且全面的 MOSFET 设备组合,其中包括 CoolMOS、OptiMOS 和 StrongIRFET 系列。它们提供同类最佳性能,实现更高效率、功率密度和成本效益。需要高质量和增强型保护功能的设计获益于符合 AEC-Q101 汽车工业标准的 MOSFET。

BSP92PH6327XTSA1中文资料参数规格
技术参数

额定功率 1.8 W

通道数 1

针脚数 4

漏源极电阻 7.5 Ω

极性 P-Channel

耗散功率 1.8 W

漏源极电压Vds 250 V

连续漏极电流Ids 0.26A

上升时间 6 ns

输入电容Ciss 104pF @25VVds

额定功率Max 1.8 W

下降时间 33 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1.8 W

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-261-4

外形尺寸

长度 6.5 mm

宽度 3.5 mm

高度 1.5 mm

封装 TO-261-4

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Onboard charger

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17
