U 和 I 芯

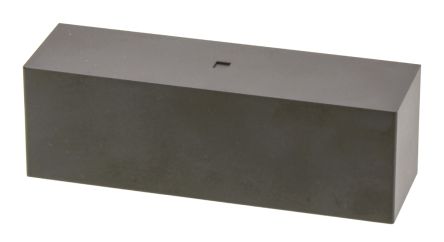

EPCOS U 芯具有矩形横截面，I 芯由 SIFERRIT 材料 N27 和 N87 制成。得益于具有高饱和度通量密度、高居里温度和低耗散损失，它们适用于电源、脉冲和高电压变压器。U 和 I 芯单独提供。
### 应用
储存扼流圈和变压器
建筑电源变压器
芯类型 | AL 额定值 nH | 材料 | 类型
---|---|---|---
UU 93/152/301 | 5400 | N27 | B67345-B1-X27
UU 93/152/301 | 5700 | N87 | B67345-B1-X87
UI 93/104/302 | 7400 | N27 | B67345-B2-X27
UI 93/104/302 | 7900 | N87 | B67345-B2-X87
尺寸 mm
---
**芯类型** | **a** | **b** | **c** | **D** | **e**
UU 93/76/30 | 93.0±1.8 | 76.0±0.5 | 30.0±0.5 | 34.6min | 48.0±0.9
UI 93/28/30 | 93.0±1.8 | 28.0±0.5 | 30.0±0.5 | n/a | n/a
磁形特征
---
**芯类型** | **ΣI/A mm**-1 | **I**e**mm** | **A**e**mm**2 | **V**e**mm**3
UU 93/152/30 | 0.42 | 354 | 840 | 297000
UI 93/104/30 | 0.31 | 258 | 840 | 217000
### 注
1 表中的 AL 值适用于包括两个磁芯（组合 UI 93/152/30）且无气隙的 U 芯组。
2 表中的 AL 值适用于包括一个 U 磁芯和一个 I 磁芯（组合 UI 93/104/30）且无气隙的芯组。
