BSC120N03MSGATMA1

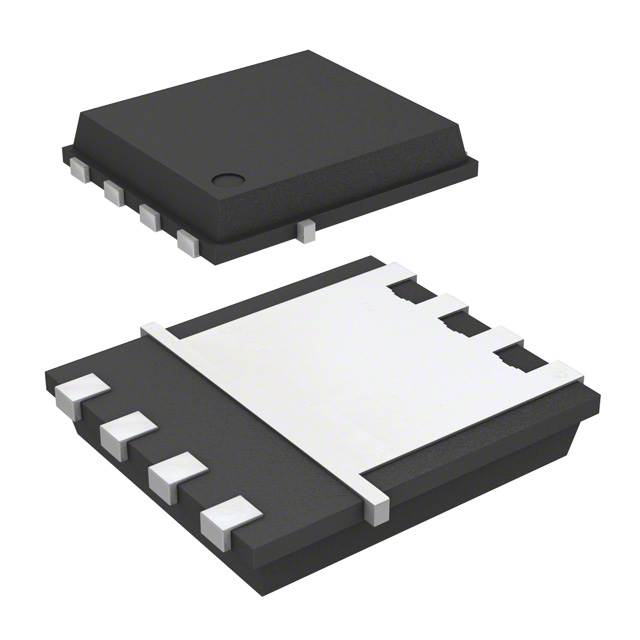

BSC120N03MSGATMA1图片1

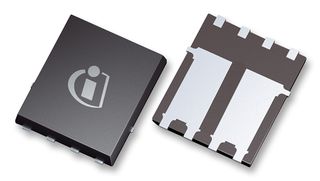

BSC120N03MSGATMA1图片2

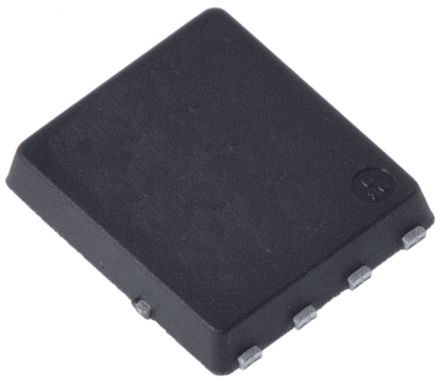

BSC120N03MSGATMA1图片3
BSC120N03MSGATMA1图片4
BSC120N03MSGATMA1图片5
BSC120N03MSGATMA1图片6
BSC120N03MSGATMA1图片7
BSC120N03MSGATMA1概述

INFINEON  BSC120N03MSGATMA1  晶体管, MOSFET, N沟道, 39 A, 30 V, 10 mohm, 10 V, 1 V

I OptiMOS™3 功率 MOSFET,高达 40V

OptiMOS™产品提供高效能封装,以解决最具挑战性的应用,在有限空间内提供完全的灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。

快速切换 MOSFET,用于 SMPS

优化技术,用于直流/直流转换器

符合目标应用的 JEDEC1 规格

N 通道,逻辑电平

极佳的栅极电荷 x R DSon 产品 FOM

极低导通电阻 R DSon

无铅电镀


得捷:
MOSFET N-CH 30V 11A/39A TDSON


立创商城:
N沟道 30V 11A 39A


欧时:
Infineon OptiMOS 3 系列 Si N沟道 MOSFET BSC120N03MSGATMA1, 39 A, Vds=30 V, 8引脚 TDSON封装


e络盟:
功率场效应管, MOSFET, N沟道, 30 V, 39 A, 0.01 ohm, PG-TDSON, 表面安装


艾睿:
In addition to amplifying electronic signals, you&s;ll be able to switch between various lines with the BSC120N03MSGATMA1 power MOSFET, developed by Infineon Technologies. Its maximum power dissipation is 2500 mW. Tape and reel packaging will encase this product during shipment, in order to ensure safe delivery and enable quick mounting of components. This N channel MOSFET transistor operates in enhancement mode. This MOSFET transistor has an operating temperature range of -55 °C to 150 °C. This device utilizes optimos technology.


安富利:
Trans MOSFET N-CH 30V 11A 8-Pin TDSON T/R


Chip1Stop:
Trans MOSFET N-CH 30V 11A 8-Pin TDSON EP T/R


TME:
Transistor: N-MOSFET; unipolar; 30V; 36A; 28W; PG-TDSON-8


Verical:
Trans MOSFET N-CH 30V 11A 8-Pin TDSON EP T/R


Newark:
# INFINEON  BSC120N03MSGATMA1  MOSFET Transistor, N Channel, 39 A, 30 V, 10 mohm, 10 V, 1 V


罗切斯特:
Trans MOSFET N-CH 30V 11A 8-Pin TDSON EP


Win Source:
MOSFET N-CH 30V 39A TDSON-8


BSC120N03MSGATMA1中文资料参数规格
技术参数

额定功率 28 W

针脚数 8

漏源极电阻 0.01 Ω

极性 N-Channel

耗散功率 28 W

阈值电压 1 V

漏源极电压Vds 30 V

连续漏极电流Ids 11A

上升时间 4.4 ns

输入电容Ciss 1100pF @15VVds

下降时间 5 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2.5W Ta, 28W Tc

封装参数

安装方式 Surface Mount

引脚数 8

封装 PG-TDSON-8

外形尺寸

长度 5.35 mm

宽度 6.1 mm

高度 1.1 mm

封装 PG-TDSON-8

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 电机驱动与控制, 电源管理, 发光二极管照明, Consumer Electronics, 消费电子产品, 计算机和计算机周边, Power Management, Portable Devices, VRD/VRM, LED Lighting, Onboard charger, Computers & Computer Peripherals, Motor Drive & Control, Mainboard, 便携式器材

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买BSC120N03MSGATMA1
型号: BSC120N03MSGATMA1
描述:INFINEON  BSC120N03MSGATMA1  晶体管, MOSFET, N沟道, 39 A, 30 V, 10 mohm, 10 V, 1 V
