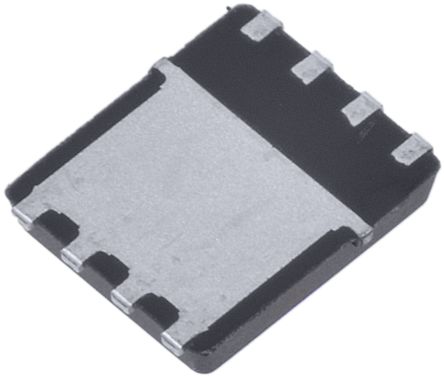

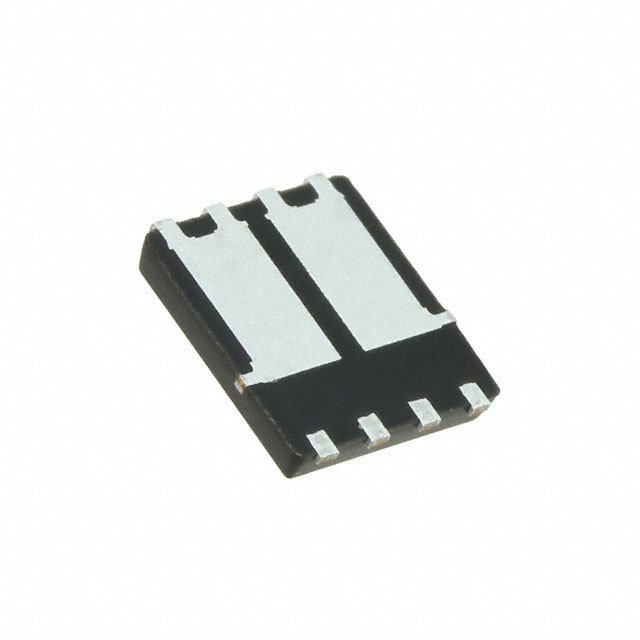

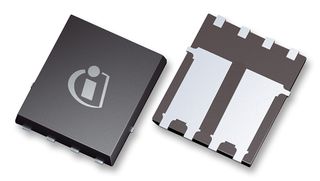

INFINEON BSC150N03LDGATMA1 晶体管, MOSFET, N沟道, 20 A, 30 V, 12.5 mohm, 10 V, 1 V
I OptiMOS™3 功率 MOSFET,高达 40V
OptiMOS™产品提供高效能封装,以解决最具挑战性的应用,在有限空间内提供完全的灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。
快速切换 MOSFET,用于 SMPS
优化技术,用于直流/直流转换器
符合目标应用的 JEDEC1 规格
N 通道,逻辑电平
极佳的栅极电荷 x R DSon 产品 FOM
极低导通电阻 R DSon
无铅电镀
得捷:
MOSFET 2N-CH 30V 8A 8TDSON
立创商城:
2个N沟道 30V 8A
欧时:
Infineon OptiMOS 3 系列 双 Si N沟道 MOSFET BSC150N03LDGATMA1, 20 A, Vds=30 V, 8引脚 TDSON封装
贸泽:
MOSFET N-Ch 30V 20A TDSON-8 OptiMOS 3
e络盟:
晶体管, MOSFET, N沟道, 20 A, 30 V, 0.0125 ohm, 10 V, 1 V
艾睿:
Trans MOSFET N-CH 30V 8A 8-Pin TDSON EP T/R
安富利:
Trans MOSFET N-CH 30V 8A 8-Pin TDSON T/R
TME:
Transistor: N-MOSFET; unipolar; 30V; 20A; 26W; PG-TDSON-8
Verical:
Trans MOSFET N-CH 30V 8A 8-Pin TDSON EP T/R
Newark:
MOSFET Transistor, N Channel, 20 A, 30 V, 12.5 mohm, 10 V, 1 V
Win Source:
MOSFET 2N-CH 30V 8A 8TDSON / Mosfet Array 2 N-Channel Dual 30V 8A 26W Surface Mount PG-TDSON-8-4
额定功率 26 W
针脚数 8
漏源极电阻 0.0125 Ω
极性 N-Channel
耗散功率 26 W
阈值电压 1 V
输入电容 850 pF
漏源极电压Vds 30 V
连续漏极电流Ids 8A
上升时间 2.2 ns
输入电容Ciss 850pF @15VVds
额定功率Max 26 W
下降时间 2 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 26 W
安装方式 Surface Mount
引脚数 8
封装 PG-TDSON-8-4
长度 5.35 mm
宽度 5.9 mm
高度 1 mm
封装 PG-TDSON-8-4
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, Power Management, Motor Drive & Control, LED Lighting, Computers & Computer Peripherals, , 电源管理, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
