高压快速开关NPN功率晶体管 High voltage fast-switching NPN power transistor
• Typical application 220V mains unless otherwise specified
• Integrated antisaturation and protection network
• According to tube impedance
120V AC mains
277V AC mains
340V AC mains
As PFC 220V AC mains
Suffix D = Integrated free-wheeling diode
ST preferred products in bold
Devices in green to be used in pairs
得捷:

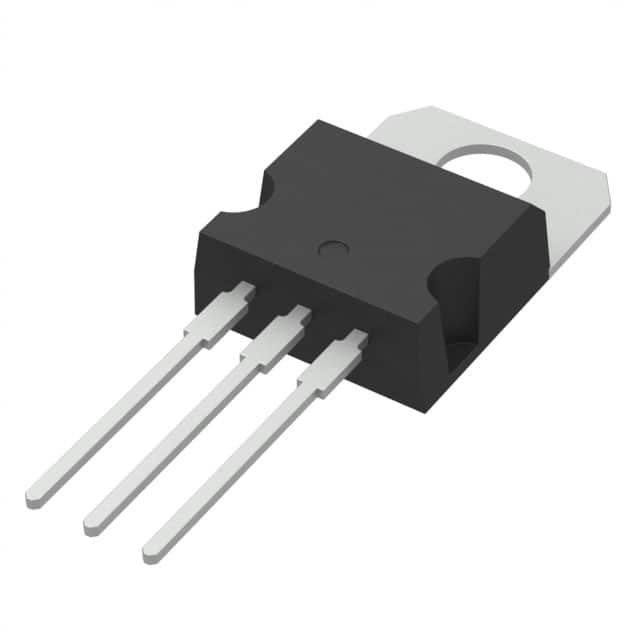

TRANS NPN 700V 3A TO220
贸泽:
Bipolar Transistors - BJT HIGH VOLTAGE FAST SWITCHING NPN POWER
艾睿:
Trans GP BJT NPN 700V 3A 3-Pin3+Tab TO-220 Tube
安富利:
Trans GP BJT NPN 700V 3A 3-Pin3+Tab TO-220 Tube
Chip1Stop:
Trans GP BJT NPN 700V 3A 3-Pin3+Tab TO-220 Tube
Win Source:
TRANS NPN 700V 3A TO-220
额定电压DC 700 V
额定电流 3.00 A
极性 N-Channel, NPN
耗散功率 80000 mW
击穿电压集电极-发射极 700 V
集电极最大允许电流 3A
最小电流放大倍数hFE 4 @2A, 5V
额定功率Max 80 W
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 80000 mW
安装方式 Through Hole
引脚数 3
封装 TO-220-3
长度 10.4 mm
宽度 4.6 mm
高度 9.15 mm
封装 TO-220-3
工作温度 150℃ TJ
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
