BZW04-5V8参数规格_中文资料_数据手册PDF

BZW04-5V8概述

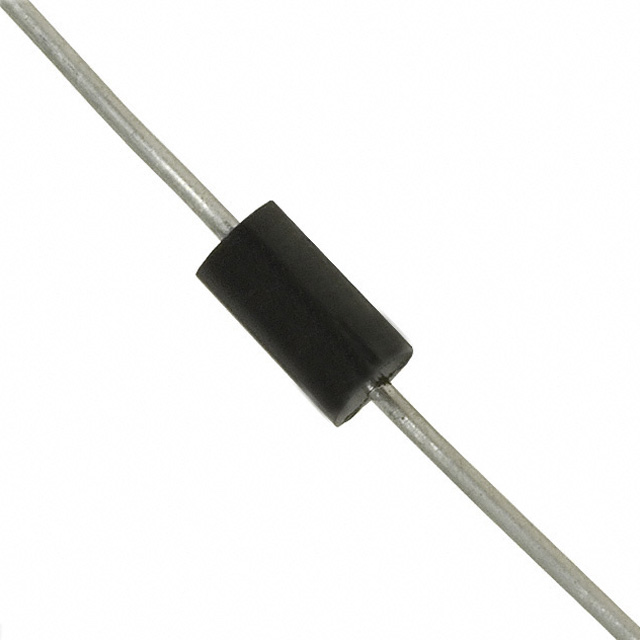

STMICROELECTRONICS BZW04-5V8 TVS二极管, Transil BZW04系列, 单向, 5.8 V, 13.4 V, DO-204AC, 2 引脚

Transil BZW04系列瞬态电压浪涌抑制采用钳位机制, 提供优秀的过压保护。该器件对瞬态过压提供快速响应, 特别适用于保护电压敏感器件, 如MOS技术和低压供电IC。

.: 400W 10/1000µs 峰值脉冲功率

.: 单向和双向型

.: 5.8 至 376V Stand-off电压范围

.: 快速响应时间

.: 低钳位因子

BZW04-5V8中文资料参数规格

技术参数

额定电压DC 5.80 V

工作电压 5.8 V

额定功率 400 W

击穿电压 6.45 V

电路数 1

针脚数 2

耗散功率 400 W

钳位电压 13.4 V

测试电流 10 mA

脉冲峰值功率 400 W

最小反向击穿电压 6.45 V

击穿电压 6.45 V

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-204AC

外形尺寸

长度 6.75 mm

直径 3.53 mm

封装 DO-204AC

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用工业, Power Management, Industrial, 通用, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买BZW04-5V8

型号： BZW04-5V8

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS BZW04-5V8 TVS二极管, Transil BZW04系列, 单向, 5.8 V, 13.4 V, DO-204AC, 2 引脚

立即咨询

替代型号BZW04-5V8

型号/品牌	代替类型	替代型号对比
BZW04-5V8 ST Microelectronics 意法半导体	当前型号	当前型号
SA5.0A 力特	功能相似	BZW04-5V8和SA5.0A的区别
SM6T10A 意法半导体	功能相似	BZW04-5V8和SM6T10A的区别
SA6.0A 力特	功能相似	BZW04-5V8和SA6.0A的区别
