BSS192,115概述

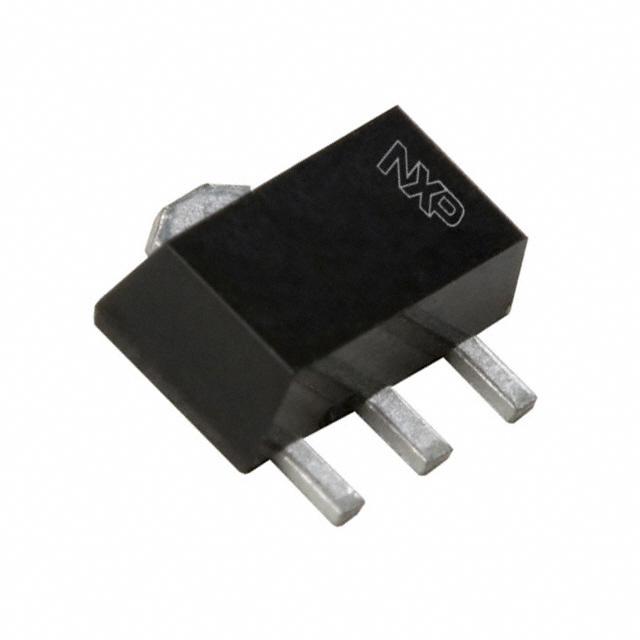

P 通道 MOSFET,NXP Semiconductors### MOSFET 晶体管,NXP Semiconductors

The is a P-channel enhancement-mode vertical double-diffused FET in a medium power and flat lead surface-mount plastic package. The DMOSFET is suitable for relay driver, high-speed line driver, high -side load switch and switching circuit applications.

.
Direct interface to Complementary C-MOS transistor and Transistor-Transistor Logic TTL devices
.
Very fast switching
.
No secondary breakdown
.
-55 to 150°C Junction temperature range
BSS192,115中文资料参数规格
技术参数

针脚数 3

漏源极电阻 12 Ω

极性 P-Channel

耗散功率 1 W

阈值电压 2.8 V

漏源极电压Vds 240 V

连续漏极电流Ids -200 mA

输入电容Ciss 90pF @25VVds

额定功率Max 1 W

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 560mW Ta, 12.5W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-89-3

外形尺寸

长度 4.6 mm

宽度 2.6 mm

高度 1.6 mm

封装 SOT-89-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买BSS192,115
型号: BSS192,115
制造商: NXP 恩智浦
描述:P 通道 MOSFET,NXP Semiconductors ### MOSFET 晶体管,NXP Semiconductors
替代型号BSS192,115
型号/品牌 代替类型 替代型号对比

BSS192,115

NXP 恩智浦

当前型号

当前型号

BSS192,135

恩智浦

类似代替

BSS192,115和BSS192,135的区别

BSS192PH6327FTSA1

英飞凌

功能相似

BSS192,115和BSS192PH6327FTSA1的区别

MMBF170

飞兆/仙童

功能相似

BSS192,115和MMBF170的区别
