BAS21,215参数规格_中文资料_数据手册PDF

BAS21,215概述

NXP BAS21,215 二极管小信号, 单, 250 V, 200 mA, 1.25 V, 50 ns, 9 A

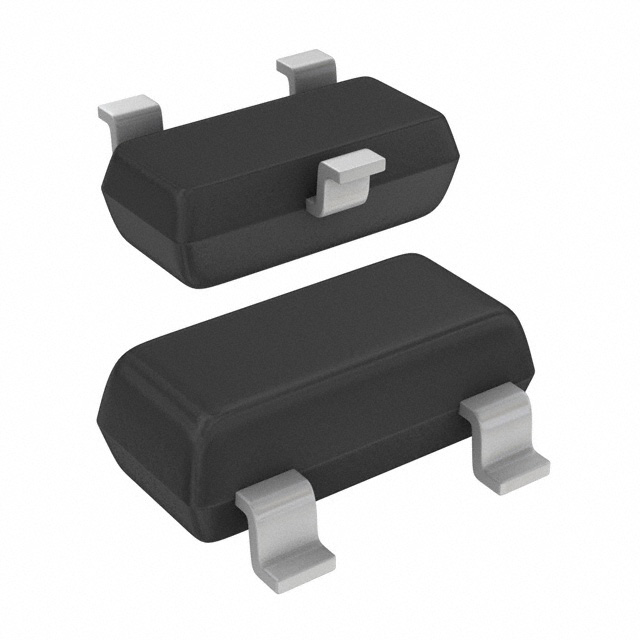

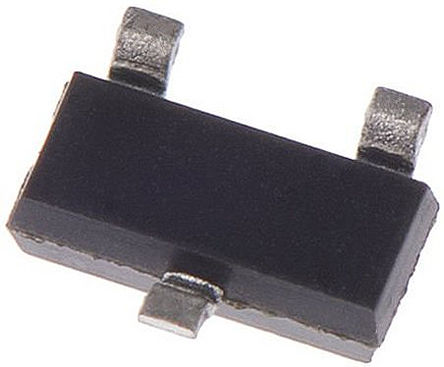

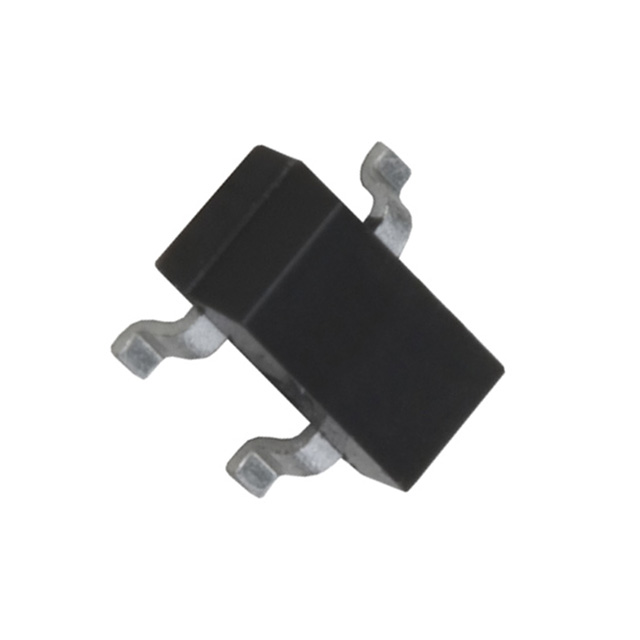

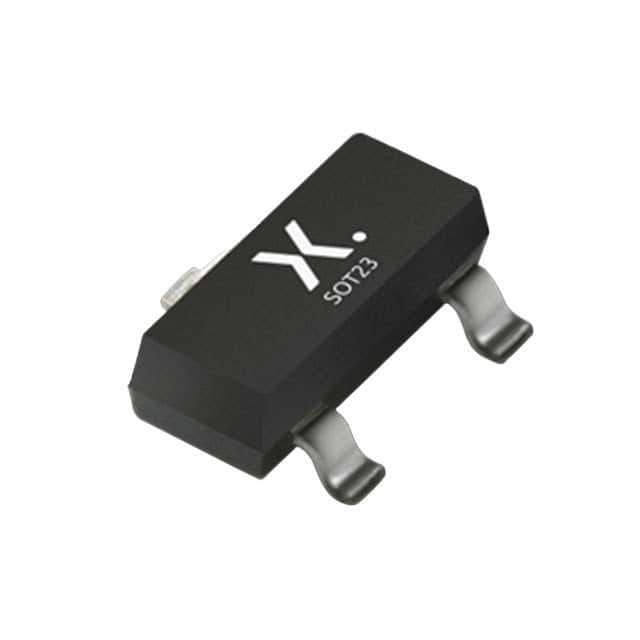

The BAS21 from is surface mounted high speed switching diodes in SOT-23 package. These are configured with single PN junction diode which works similar to switch and fabricated in planar technology.

.: Maximum repetitive reverse voltage of 250V

.: Power dissipation is 250mW

.: Operating junction temperature of 150°C

.: Non repetitive peak forward surge current is 9A

.: Reverse recovery time of 50ns

.: Forward voltage of 1.25V at IF 200mA

BAS21,215中文资料参数规格

技术参数

针脚数 3

正向电压 1.25V @200mA

热阻 500℃/W RθJA

反向恢复时间 50 ns

正向电流 200 mA

最大正向浪涌电流（Ifsm） 9 A

正向电压Max 1.25 V

正向电流Max 200 mA

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 150℃ Max

耗散功率Max 250 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 3 mm

宽度 1.4 mm

高度 1 mm

封装 SOT-23-3

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Consumer Electronics, Industrial, 电源管理, 便携式器材, Portable Devices, 消费电子产品, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买BAS21,215

型号： BAS21,215

制造商： NXP 恩智浦

描述：NXP BAS21,215 二极管小信号, 单, 250 V, 200 mA, 1.25 V, 50 ns, 9 A

立即咨询

替代型号BAS21,215

型号/品牌	代替类型	替代型号对比
BAS21,215 NXP 恩智浦	当前型号	当前型号
BAS21,235 恩智浦	完全替代	BAS21,215和BAS21,235的区别
BAS21LT1G 安森美	功能相似	BAS21,215和BAS21LT1G的区别
BAS20LT1G 安森美	功能相似	BAS21,215和BAS20LT1G的区别
