B82442T1224K050

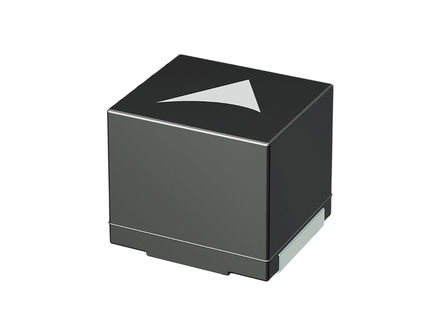

B82442T1224K050图片1
B82442T1224K050图片2
B82442T1224K050图片3
B82442T1224K050图片4
B82442T1224K050图片5
B82442T1224K050图片6
B82442T1224K050图片7
B82442T1224K050概述

EPCOS  B82442T1224K050  表面贴装高频电感器, B82442T系列, 220 µH, ± 10%, 2220 [5650 公制], 3.9 MHz, 2.21 ohm

EPCOS 2220 B82442T SIMID 系列线绕器

B82442T SIMID 系列贴片式电感器,带铁氧体磁鼓芯

激光焊接绕组和阻燃模制

### 特点和优点:

B82442T SIMID 系列具有高电流处理能力

高电感值:1 μH 至 10000 μH

额定电流 46 mA 至 3510 mA

温度范围,高达 150°C

符合 AEC-Q200

适用于无铅回流焊接,参照 JEDEC J-STD 020D 标准

RoHS 兼容且无卤

应用于电源电压、耦合、去耦、直流/直流转换器/开关模式电源、汽车电子、电信、消费电子产品、工业电子产品中的滤波


欧时:
### Epcos 2220 B82442A SIMID 系列线绕电感器B82442T SIMID 系列贴片式电感器,带铁氧体磁鼓芯 激光焊接绕组和阻燃模制B82442T SIMID 系列具有高电流处理能力 高电感值:1 μH 至 10000 μH 额定电流 46 mA 至 3510 mA 温度范围,高达 150°C 符合 AEC-Q200 适用于无铅回流焊接,参照 JEDEC J-STD 020D 标准 RoHS 兼容且无卤 应用于电源电压、耦合、去耦、直流/直流转换器/开关模式电源、汽车电子、电信、消费电子产品、工业电子产品中的滤波 ### 表面安装 2220 电感器(扼流圈)


Chip1Stop:
Ind General Purpose Chip Molded Wirewound 220uH 10% 796KHz 20Q-Factor Ferrite 330mA 5.7 x 5.0 mm Blister T/R


Newark:
# EPCOS  B82442T1224K050  Surface Mount High Frequency Inductor, B82442T Series, 220 H, 10%, 2220 [5650 Metric], 3.9 MHz


B82442T1224K050中文资料参数规格
技术参数

额定电流 330 mA

电感 220 µH

自谐频率 3.9 MHz

Q值 20.0

电阻 2.21 Ω

共振频率 3.90 MHz

电感公差 ±10 %

额定电流DC 330 mA

工作温度Max 150 ℃

电阻DC Max 2.21 Ω

封装参数

引脚数 2

封装 2220

外形尺寸

长度 5.9 mm

宽度 5.3 mm

高度 5.3 mm

封装 2220

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买B82442T1224K050
型号: B82442T1224K050
制造商: Epcos 爱普科斯
描述:EPCOS  B82442T1224K050  表面贴装高频电感器, B82442T系列, 220 µH, ± 10%, 2220 [5650 公制], 3.9 MHz, 2.21 ohm
