B82422H1103K概述

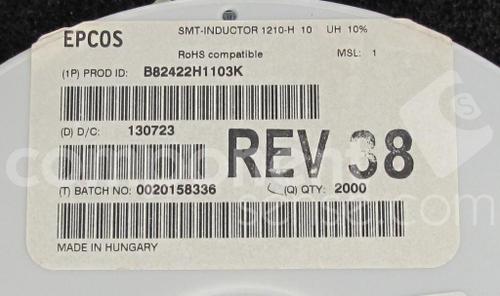

EPCOS  B82422H1103K  片式电感, 10UH 500MA 10% 30MHZ, 整卷

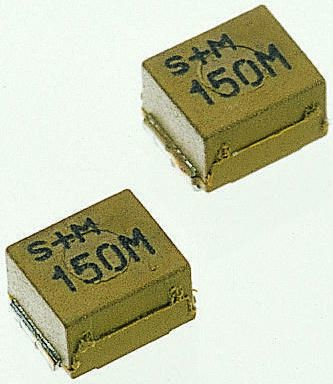

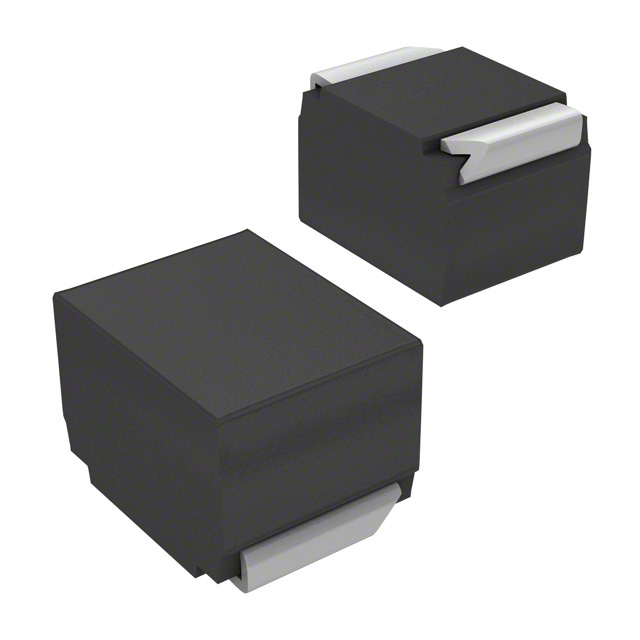

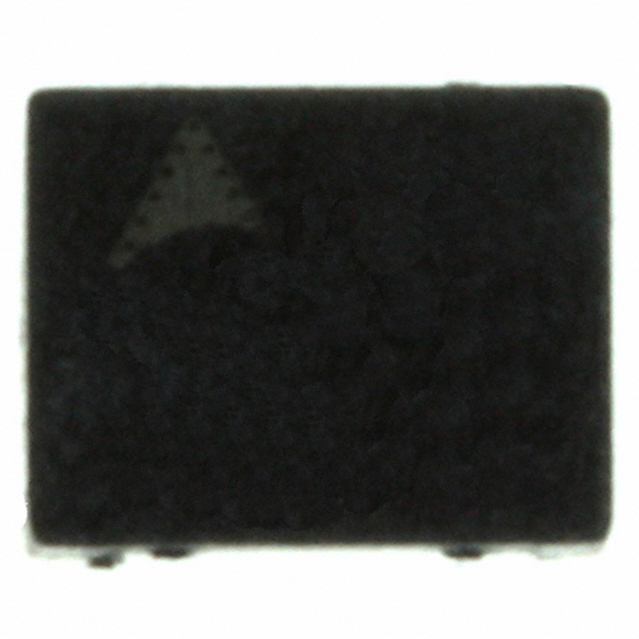

The is a SMT Inductor with 1210 case, constructed by ferrite drum core, laser welded winding and flame-retardant moulding. Electroplated terminals. Very high current handling capability. Suitable for lead-free reflow soldering as referenced in JEDEC J-STD 020D.

.
Temperature range up to 150°C
.
AEC-Q200 Qualified
B82422H1103K中文资料参数规格
技术参数

额定电流 500 mA

电感 10 µH

自谐频率 30 MHz

Q值 12.0

电阻 460 mΩ

共振频率 30.0 MHz

屏蔽 No

电感公差 ±10 %

测试频率 2.52 MHz

电阻DC) ≤460.0 mΩ

额定电流DC 500 mA

电阻DC Max 0.46 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3225

封装 1210

外形尺寸

长度 3.2 mm

宽度 2.5 mm

高度 2.2 mm

封装公制 3225

封装 1210

物理参数

重量 50.0 mg

其他

包装方式 Cut Tape CT

制造应用 消费电子产品, 车用, Signal Processing, Automotive, 信号处理, 射频通信, RF Communications, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买B82422H1103K
型号: B82422H1103K
描述:EPCOS  B82422H1103K  片式电感, 10UH 500MA 10% 30MHZ, 整卷
替代型号B82422H1103K
型号/品牌 代替类型 替代型号对比

B82422H1103K

Epcos 爱普科斯

当前型号

当前型号

ELJ-FA100KF

松下

功能相似

B82422H1103K和ELJ-FA100KF的区别
