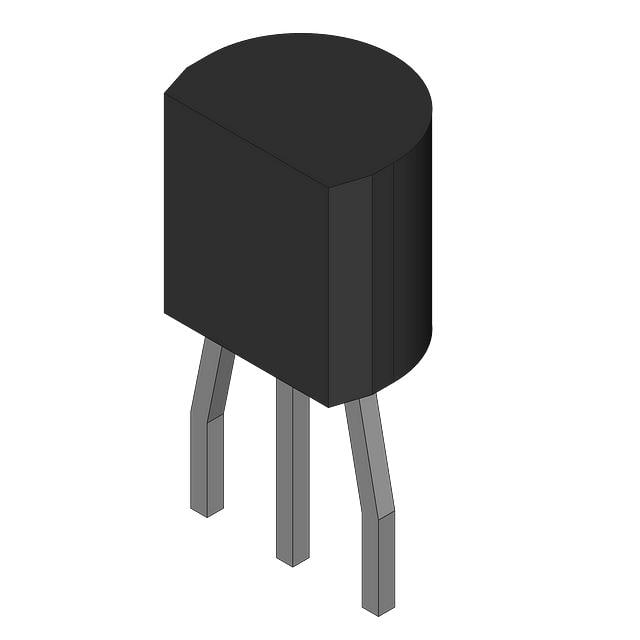

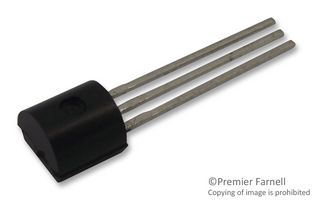

BC559图片1

BC559图片2

BC559图片3

BC559图片4

BC559图片5

BC559图片6

BC559图片7

BC559图片8

BC559图片9

BC559概述

NPN外延硅晶体管 NPN EPITAXIAL SILICON TRANSISTOR

GENERAL PURPOSE SMALL SIGNAL TRANSISTORS

.: *CONT.**

得捷:
TRANS PNP 30V 0.1A TO92-3

贸泽:
Bipolar Transistors - BJT TO-92 PNP GP AMP

艾睿:
Trans GP BJT PNP 30V 0.1A 3-Pin TO-92 Bulk

Chip1Stop:
Trans GP BJT PNP 30V 0.1A 3-Pin TO-92 Bulk

BC559中文资料参数规格

技术参数

额定电压DC -30.0 V

额定电流 -100 mA

极性 PNP, P-Channel

耗散功率 0.5 W

增益频宽积 150 MHz

击穿电压集电极-发射极 30 V

最小电流放大倍数hFE 110 @2mA, 5V

额定功率Max 500 mW

工作温度Max 150 ℃

工作温度Min 65 ℃

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-92-3

外形尺寸

长度 5.2 mm

宽度 4.19 mm

高度 5.33 mm

封装 TO-92-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Obsolete

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

BC559引脚图与封装图

BC559引脚图

BC559封装焊盘图

在线购买BC559

型号： BC559

制造商： Fairchild 飞兆/仙童

描述：NPN外延硅晶体管 NPN EPITAXIAL SILICON TRANSISTOR

替代型号BC559

型号/品牌	代替类型	替代型号对比
BC559 Fairchild 飞兆/仙童	当前型号	当前型号
MPS3906 飞利浦	功能相似	BC559和MPS3906的区别
BC307 Continental Device	功能相似	BC559和BC307的区别
MPS3906AMO 恩智浦	功能相似	BC559和MPS3906AMO的区别
